При прототипировании прецизионных жгутов проводов выбор разъема — лишь часть проектирования. Материал изоляции провода, конструкция проводника, наружный диаметр, совместимость с обжимом и адаптируемость к окружающей среде также требуют комплексной оценки перед выпуском в серийное производство. Эти факторы влияют на электрические характеристики, механическую прочность, совместимость разъемов и стабильность производства при прототипировании и серийном производстве миниатюрных прецизионных жгутов, используемых в медицинских приборах, промышленных системах управления, автомобильной электронике и компактном потребительском оборудовании.
Для компактных электронных систем с миниатюрными разъемами провод UL3302 28AWG XL-PE является распространенным выбором для низковольтной внутренней проводки. По сравнению с обычным проводом UL1007 с изоляцией из ПВХ, изоляция XL-PE обеспечивает более высокий температурный класс, чем у многих обычных проводов с изоляцией из ПВХ, при этом фактическая гибкость и механическая прочность зависят от полной конструкции провода и условий применения.
В следующих разделах рассматриваются технические характеристики UL3302, критерии выбора материалов, соображения по валидации прототипов и стандартизированные методы производства жгутов. Окончательный выбор материала должен быть проверен в соответствии с фактическими условиями применения, чертежами заказчика и отраслевыми стандартами.
Что такое провод UL3302 XL-PE? Основное определение и применение
UL Style 3302 — это стиль провода Appliance Wiring Material (AWM) в системе сертификации UL 758, предназначенный для низковольтной внутренней проводки электронного оборудования, включая приложения класса 2. Он использует изоляцию из сшитого полиэтилена (XL-PE или вспененного XL-PE), сшитая структура которого обеспечивает более высокий температурный класс и специфическую для применения долговечность.
Провод UL3302 обычно используется для низковольтной внутренней проводки электронного оборудования, где его характеристики 30 Vac/105°C и физическая конструкция соответствуют требованиям применения. UL3302 28AWG — распространенный размер для миниатюрных низковольтных сигнальных и, в некоторых применениях, слаботочных силовых жгутов, обеспечивающий баланс между компактностью размеров и базовыми электрическими характеристиками для компактных схем.
Типичные применения провода UL3302 XL-PE
Типичные применения могут включать низковольтные прецизионные электронные сценарии, требующие стабильных тепловых и механических характеристик, в том числе:
-
Медицинское прецизионное оборудование и испытательные приборы
-
Промышленные системы управления и миниатюрные сигнальные жгуты датчиков
-
Автомобильные электронные модули и отдельные низковольтные цепи, связанные с BMS
-
Робототехника и вспомогательные цепи автоматизированных механических приводов
-
Высокоточное коммуникационное оборудование и компактная потребительская электроника
UL3302 XL-PE против UL1007 PVC: Сравнение стандартных характеристик

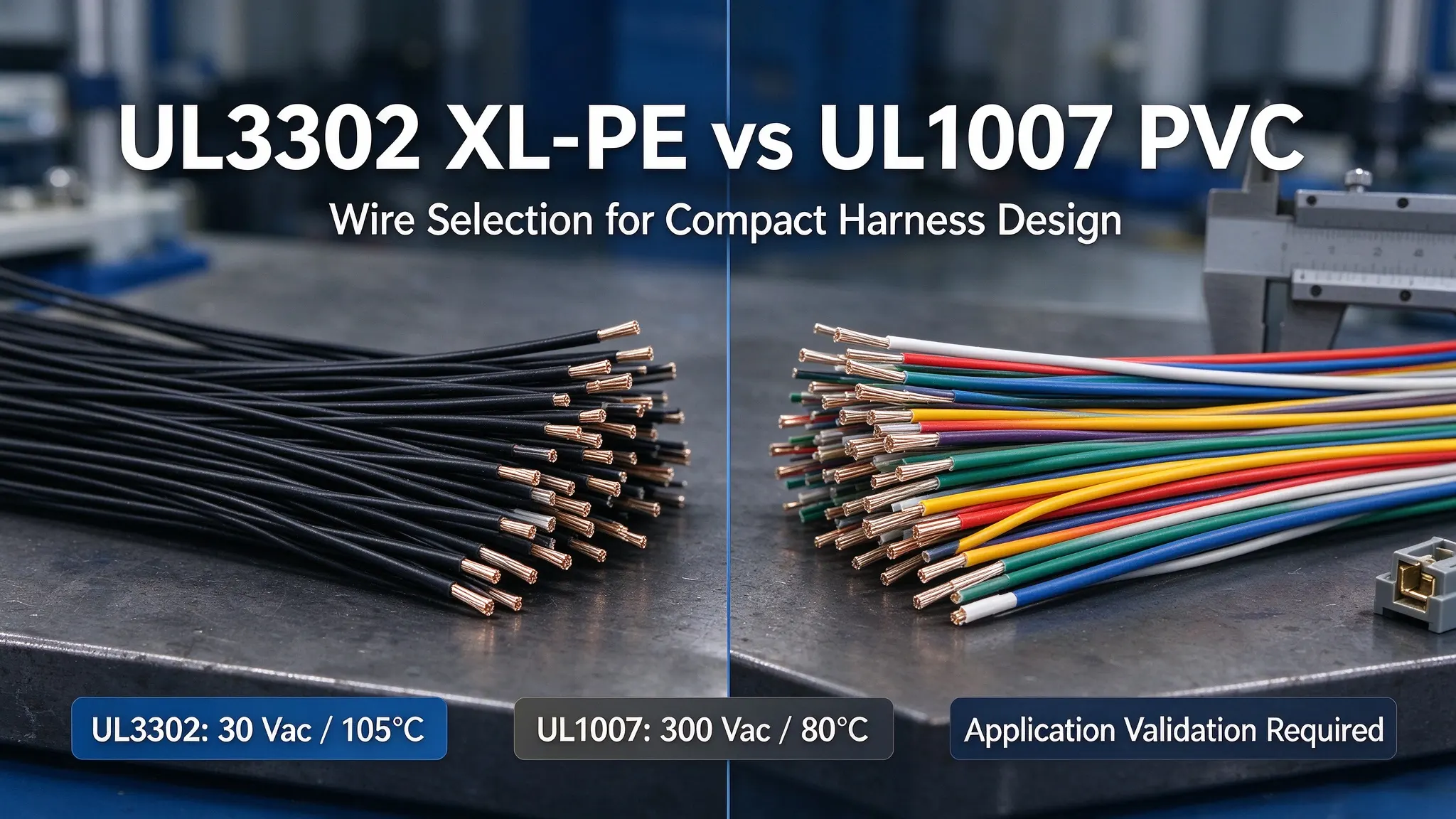

Частый вопрос при прецизионном прототипировании — может ли UL1007 заменить UL3302 в проектах миниатюрных жгутов. Оба являются сертифицированными по UL 758 проводами AWM, но имеют различные официальные рейтинги стиля UL, материалы изоляции и позиционирование в проектировании, что приводит к дифференцированным сценариям применения. Выбор материала должен соответствовать рабочему напряжению, температуре, механическому движению и условиям окружающей среды, а не основываться исключительно на размере AWG.
В следующей таблице сравниваются официальные базовые характеристики UL3302 и UL1007 согласно стандартам стиля AWM UL iQ:
|
Характеристика
|
UL3302 (изоляция XL-PE)
|
UL1007 (изоляция PVC)
|
|
Материал изоляции
|
Сшитый полиэтилен (XL-PE / вспененный XL-PE)
|
Поливинилхлорид (PVC)
|
|
Номинальная температура (стандарт UL)
|
105°C
|
80°C
|
|
Номинальное напряжение (стандарт UL)
|
30 Vac (низковольтные цепи класса 2)
|
300 Vac общая внутренняя проводка
|
|
Устойчивость к многократным изгибам
|
Зависит от конструкции провода и валидации применения
|
Зависит от состава ПВХ и конструкции провода
|
|
Основные сценарии применения
|
Компактные низковольтные прецизионные электронные жгуты класса 2
|
Общая статическая внутренняя проводка оборудования
|
На практике ни один стиль UL не является универсально превосходным. UL1007 предлагает более высокую стойкость к напряжению и преимущества по стоимости для обычной статической внутренней проводки с номиналом 80°C. UL3302 28AWG может поддерживать компактные конструкции жгутов, когда выбранная конструкция проводника и размеры изоляции соответствуют требованиям разъема и прокладки. Ни один провод не следует выбирать исключительно по материалу изоляции, когда требуется многократный изгиб; испытания на усталость при изгибе должны учитывать фактическую конструкцию провода, радиус изгиба, характер движения и условия окружающей среды на месте.
Почему инженеры выбирают UL3302 для прототипирования прецизионных жгутов проводов
В проектах миниатюрных жгутов с высокоточными разъемами (например, серия HRS DF57H) материал изоляции и конструкция провода часто оказывают более критическое влияние на долгосрочную надежность, чем просто размер проводника AWG. Изоляция XL-PE обеспечивает стабильные тепловые характеристики и компактную конструкцию, что делает UL3302 подходящим для конкретных компактных низковольтных прецизионных сценариев с проверенными условиями применения.
UL3302 28AWG можно рассматривать, когда применимы несколько из следующих условий проектирования:
-
Компактные или полностью герметичные электронные корпуса с ограниченным пространством для прокладки
-
Динамическое оборудование с незначительным повторяющимся движением кабеля во время работы
-
Миниатюрные клеммы с жесткими требованиями к соответствию проводника и диаметра изоляции
-
Применения, где выбранный провод требует температурного класса 105°C
-
Строгие требования к стабильности жизненного цикла прецизионных цепей
Провод UL3302 28AWG XL-PE: Ключевые стандартные характеристики
UL3302 28AWG — распространенный размер для миниатюрных низковольтных сигнальных и слаботочных силовых жгутов, обеспечивающий баланс между компактностью размеров, гибкостью сборки и совместимостью с обжимом прецизионных разъемов. Приведенные ниже характеристики соответствуют базовым стандартам UL 758 с небольшими отклонениями в зависимости от скрутки проводника и конструкции изоляции производителя:
|
Параметр
|
Стандартное типовое значение
|
|
Стиль провода
|
Провод AWM UL Style 3302 (соответствует стандартам UL 758)
|
|
Калибр проводника
|
28AWG
|
|
Материал изоляции
|
Сшитый полиэтилен (XL-PE / вспененный XL-PE)
|
|
Номинальное напряжение
|
30 Vac (низковольтные цепи класса 2)
|
|
Номинальная температура
|
105°C
|
|
Тип проводника
|
Медная проволока без покрытия / луженая медная проволока (опционально)
|
|
Типичный наружный диаметр
|
Примерно 0,8–0,9 мм для выбранной конструкции провода
|
|
Основное применение
|
Компактные низковольтные прецизионные электронные жгуты проводов
|
Для миниатюрных разъемов, таких как серия HRS DF57H, наружный диаметр провода, скрутка проводника, соответствие клемм и характеристики обжима должны оцениваться комплексно на этапе разработки прототипа для обеспечения стабильности сборки и электрической стабильности.
Инженерные соображения по валидации при проектировании жгутов
Характеристики материала провода в реальных жгутах нельзя полностью оценить только по стандартным параметрам. Требуется практическая инженерная валидация для подтверждения адаптируемости к конкретным условиям эксплуатации. Изоляция XLPE обеспечивает надежную термическую стабильность и компактные структурные преимущества для прецизионных конструкций жгутов, но фактическая усталостная долговечность при изгибе, стойкость к старению и механическая прочность зависят от скрутки проводника, толщины изоляции, радиуса изгиба, частоты движения и условий окружающей среды на месте.
В применениях динамических жгутов планы валидации должны включать испытания на многократный изгиб, испытания на старение при высокой температуре и влажности, а также испытания на термическую стабильность в ограниченном пространстве, которые полностью моделируют реальные рабочие условия. Цель валидации — подтвердить, соответствует ли выбранная конструкция провода требованиям механического движения и тепловой среды изделия, а не просто сравнить характеристики материала изоляции.
Ключевые инженерные уроки из практики прототипирования
При выборе провода следует учитывать рабочую температуру, монтажное пространство, частоту механического движения, совместимость разъема, воздействие окружающей среды и ожидаемый срок службы. Различия в надежности прецизионных жгутов часто обусловлены адаптируемостью материала изоляции, а не размером AWG проводника.
Выбор проводов только по размеру калибра или стоимости материала увеличивает риск доработки прототипа и колебаний качества серийного производства. Стандартные характеристики проводов обеспечивают лишь базовые проектные ориентиры, а валидация на основе сценариев необходима для индивидуальных прецизионных проектов.
Стандартный рабочий процесс прототипирования жгутов UL3302 на основе IPC/WHMA-A-620 и UL 758
Высококачественные материалы проводов требуют стандартизированных процессов сборки для предотвращения электрических и механических дефектов. Наш процесс прототипирования использует критерии качества IPC/WHMA-A-620 для операций сборки жгутов и проверяет применимые требования UL 758 для выбранного провода AWM, обеспечивая согласованность прототипа и воспроизводимость серийного производства.
Шаг 1: Проверка инженерных чертежей и полная верификация материалов
Предпроизводственная инженерная проверка охватывает чертежи заказчика, параметры спецификации материалов и технические требования для устранения рисков несоответствия материалов. Ключевые пункты включают действительность сертификации провода UL3302, точность спецификации проводника 28AWG, параметры соответствия разъема/клеммы, соответствие RoHS/REACH, стандарты допусков длины и зачистки провода, а также индивидуальные требования к качеству изготовления. Создаются полные записи прослеживаемости материалов для контроля качества на всех этапах.
Шаг 2: Прецизионная автоматическая резка и зачистка провода
Для обеспечения точности размеров используется автоматизированное оборудование для обработки проводов. Для конкретной конфигурации прототипа HRS DF57H утвержденная технологическая спецификация может требовать длину провода 31±3 мм и длину зачистки 1±0,5 мм. При зачистке осуществляется строгий контроль глубины для предотвращения повреждения изоляции XL-PE или медных жил, с 100% визуальным контролем зачищенных проводов перед последующими операциями.
Шаг 3: Стандартизированный прецизионный обжим клемм
Обжим клемм — это ключевой процесс, определяющий механическую и электрическую надежность жгута. Все операции выполняются в соответствии с критериями объективного контроля IPC/WHMA-A-620, охватывающими высоту обжима, ширину обжима, формирование раструба, поддержку изоляции, равномерность пучка проводников и деформацию клеммы. Требования к усилию на вырыв соответствуют применимым спецификациям заказчика или производителя клемм. Для первых образцов применяется разрушающий анализ поперечного сечения для проверки качественного сжатия проводника и структуры обжима.
Шаг 4: Прецизионная сборка корпуса разъема
После подтверждения качества обжима клеммы вставляются в корпуса разъемов с строгим контролем соответствия полостей, состояния фиксации клемм, ориентации вставки, целостности корпуса и общего внешнего вида. Для миниатюрных прецизионных разъемов контролируются усилие вставки и удержание клемм, чтобы избежать дефектов выхода клемм и смещения при сборке.
Шаг 5: 100% полные электрические испытания
Все прототипы жгутов проходят полные электрические испытания для устранения скрытых рисков цепей. Стандартные пункты испытаний включают обнаружение обрыва, обнаружение короткого замыкания, проверку последовательности контактов, подтверждение правильности проводки и проверку целостности цепи. По требованию заказчика могут быть добавлены индивидуальные испытания сопротивления изоляции и электрической прочности диэлектрика для соответствия специальным стандартам электрических характеристик.
Шаг 6: Финальный размерный и визуальный контроль + выпуск прототипа
Финальный контроль охватывает допуск общей длины жгута, ориентацию установки разъема, равномерность прокладки проводов, внешний вид поверхности, спецификацию маркировки и соответствие упаковки. Поставка прототипа и обновление технологической документации завершаются только после утверждения всех записей контроля, обеспечивая стандартизированные ориентиры для последующего серийного производства.
Система сквозного контроля качества: от прототипа до серийного производства
Утвержденные заказчиком прототипы служат единым производственным эталоном. Внедряется полный контроль качества процесса для стабилизации партионной согласованности:
-
IQC (Входной контроль качества): Проверка действительности сертификации UL, точности калибра провода, спецификаций разъемов и полной прослеживаемости материалов сырья
-
IPQC (Контроль качества в процессе): Регулярная проверка качества зачистки, точности размеров обжима, соответствия усилия на вырыв и качества сборки на месте во время производства
-
FQC (Финальный контроль качества): Завершение размерной калибровки, визуального контроля внешнего вида и полных испытаний электрических характеристик перед упаковкой
-
OQC (Контроль качества при отгрузке): Проведение финальной выборочной проверки и верификации соответствия отгрузки согласно утвержденным планам качества перед поставкой
Для проектов с высокими требованиями к надежности может быть добавлена дополнительная индивидуальная валидация условий окружающей среды (термоциклирование, старение при влажности, испытания на имитацию изгиба) согласно спецификациям заказчика для обеспечения долгосрочной эксплуатационной стабильности.
6 распространенных инженерных ошибок при производстве прецизионных жгутов, которых следует избегать
Большинство рисков качества прототипов и серийного производства связаны с упущениями в стандартизированных процессах и односторонней логикой выбора материалов. На основе долгосрочной практики производства и прототипирования наиболее частые инженерные ошибки обобщены следующим образом:
-
Приравнивание одинакового AWG к одинаковым характеристикам: 28AWG UL3302 и 28AWG UL1007 используют совершенно разные системы изоляции и стандартные рейтинги; характеристики нельзя оценивать только по размеру проводника.
-
Нецелесообразный выбор провода с ПВХ для условий эксплуатации: Выбор провода с изоляцией из ПВХ без проверки требуемой температуры, напряжения, механического движения и условий окружающей среды может увеличить риск последующих изменений конструкции и проблем с надежностью в высокотемпературных или динамических рабочих сценариях.
-
Повреждение изоляции XL-PE при зачистке: Хотя XL-PE обладает превосходными термическими и механическими свойствами, неоткалиброванное оборудование для зачистки царапает изоляцию и снижает долгосрочную надежность.
-
Игнорирование проверки усилия на вырыв для коротких жгутов: Короткие миниатюрные провода подвержены скрытым дефектам обжима; испытание на усилие вырыва необходимо для проверки стабильности удержания клемм.
-
Разделение проектирования соответствия провода и разъема: Общая надежность жгута зависит от согласованных наружного диаметра провода, структуры клемм и характеристик изоляции, а не от качества отдельного компонента.
-
Опора исключительно на стандартные параметры без валидации сценария: Отраслевые стандарты обеспечивают только базовые требования; индивидуальные условия применения требуют целевой проверки прототипа.
Профессиональные инженерные рекомендации по выбору проводов
Провод UL3302 28AWG XL-PE рекомендуется для прецизионных проектов, соответствующих большинству следующих условий. Окончательный выбор материала должен быть подтвержден испытаниями прототипа и индивидуальными спецификациями заказчика для соответствия фактическим сценариям применения:
-
Жгуты, требующие незначительного повторяющегося динамического движения во время работы
-
Оборудование с крайне ограниченным внутренним монтажным и прокладочным пространством
-
Долговременная непрерывная рабочая температура до 105°C
-
Миниатюрные клеммы с жесткими требованиями к размеру проводника и диаметру изоляции
-
Долгосрочная надежность продукта имеет приоритет над контролем начальной стоимости материалов
Часто задаваемые вопросы (FAQ)
1. Для чего используется провод UL3302 XL-PE?
Провод UL3302 XL-PE — это низковольтный провод AWM UL 758, предназначенный для внутренней проводки электронного оборудования класса 2. Он подходит для прецизионных сценариев, требующих компактной прокладки и стабильных тепловых характеристик, включая медицинское испытательное оборудование, промышленные датчики, автомобильные электронные модули, робототехнику и компактные коммуникационные устройства.
2. Может ли UL3302 полностью заменить UL1007?
Нет. Провод AWM UL Style 3302 имеет низковольтный рейтинг 30 Vac и номинальную рабочую температуру 105°C в применимых условиях UL и может рассматриваться для компактных низковольтных жгутов, когда выбранная конструкция провода и условия применения подходят. Для многократного изгиба требуется валидация для конкретного применения. Напротив, UL1007 поддерживает 300 В/80°C для общей статической внутренней проводки. Выбор материала зависит от фактических требований к рабочему напряжению, температуре и механической среде.
3. Почему для миниатюрных жгутов выбирают провод XL-PE?
Изоляция XLPE обеспечивает надежную термическую стабильность и поддерживает компактную конструкцию провода для сборок с ограниченным пространством. Однако фактическая гибкость, стойкость к старению и размерная стабильность зависят от конкретной конструкции проводника провода, конструкции изоляции и практических условий применения.
4. Подходит ли UL3302 28AWG для передачи электроэнергии?
Его можно использовать в слаботочных силовых цепях при условии полной оценки размера проводника, допустимого тока, повышения температуры, падения напряжения, номинала разъема и требований применения. Он не предназначен для сильноточных силовых применений.
5. Гарантирует ли сертификация UL3302 надежность жгута?
UL3302 — это стандарт стиля материала провода. Общая надежность жгута определяется совместно соответствием разъема, процессом обжима, качеством сборки и условиями применения. Валидация прототипа и стандартизированное производство являются необходимыми гарантиями конечного качества продукта.
6. Какие стандарты регулируют прототипирование жгутов UL3302?
Процессы прототипирования ссылаются на две основные отраслевые спецификации: UL 758 применяется к требованиям выбранного провода AWM, а IPC/WHMA-A-620 предоставляет критерии качества для сборок кабелей и жгутов проводов. В зависимости от готового изделия и целевого рынка могут применяться дополнительные нормативные или специфические требования заказчика.
Заключение
Успешное прототипирование прецизионных жгутов проводов relies on научный выбор материалов и стандартизированные производственные процессы, а не на преимущества производительности отдельного компонента. Являясь проводом AWM UL Style 3302, указанным в UL 758, UL3302 28AWG обеспечивает номинальную рабочую температуру 105°C в применимых условиях UL и может поддерживать компактные конструкции жгутов, когда его размеры проводника и изоляции соответствуют требованиям применения, что делает его подходящим вариантом для компактных низковольтных электронных систем.
Инженерам следует применять многомерную логику выбора проводов, сочетающую стандартные спецификации, адаптируемость к окружающей среде и совместимость с процессами. Сочетание применимых стандартов с валидацией прототипов на основе сценариев помогает выявлять риски проектирования на ранней стадии, сокращать ненужные доработки и повышать согласованность серийного производства.
Получите профессиональную поддержку по прототипированию жгутов UL3302
Наша инженерная команда предоставляет комплексные индивидуальные услуги для проектов медицинских, промышленных, автомобильных и робототехнических прецизионных жгутов проводов, включая анализ конструкции, выбор проводов и разъемов, изготовление прототипов, валидацию обжима, оптимизацию процессов и техническое сопровождение серийного производства. Мы помогаем клиентам сокращать циклы валидации и снижать риски доработки конструкции.
Отправьте свои чертежи и спецификации сейчас, чтобы получить индивидуальное решение для прототипирования жгутов проводов UL3302.
