Prototypage de faisceaux de câbles de précision UL3302 XL-PE : Guide d'ingénierie complet pour l'usine

Choisir le fil adapté est l’une des décisions les plus déterminantes lors de la conception de faisceaux de fils de précision. Si les connecteurs concentrent souvent l’essentiel de l’attention durant le développement produit, notre retour d’expérience en ingénierie démontre que le matériau isolant et la structure du fil exercent une influence tout aussi importante sur la fiabilité électrique à long terme, la durabilité mécanique et la régularité de fabrication.

Pour les équipements électroniques compacts équipés de connecteurs miniatures, le fil UL3302 28 AWG à isolant XL-PE est très largement retenu, car il assure un équilibre performant entre stabilité thermique, souplesse et régularité dimensionnelle. Comparé aux fils classiques à isolant PVC tels que l’UL1007, l’isolant XL-PE est mieux adapté aux applications soumises à des flexions répétées, des espaces d’installation confinés et des températures de fonctionnement élevées.

Cet article synthétise nos observations d’ingénierie issues des projets de développement de prototypes et de production. Il explique la méthode d’évaluation du fil UL3302 lors de la conception des faisceaux, établit une comparaison avec l’UL1007, présente des résultats représentatifs issus des essais de validation internes et définit un flux de travail de prototypage normalisé conforme aux bonnes pratiques reconnues du secteur.

Les procédés de fabrication décrits dans ce guide sont élaborés en se référant aux exigences de la norme UL 758 relative aux matériaux de câblage d’appareils (AWM) pour la structure des fils et aux recommandations de réalisation IPC/WHMA-A-620 applicables aux assemblages de câbles et de faisceaux de fils. Les spécifications matérielles et les critères de validation concrets peuvent varier selon les applications clients et la conception des produits.

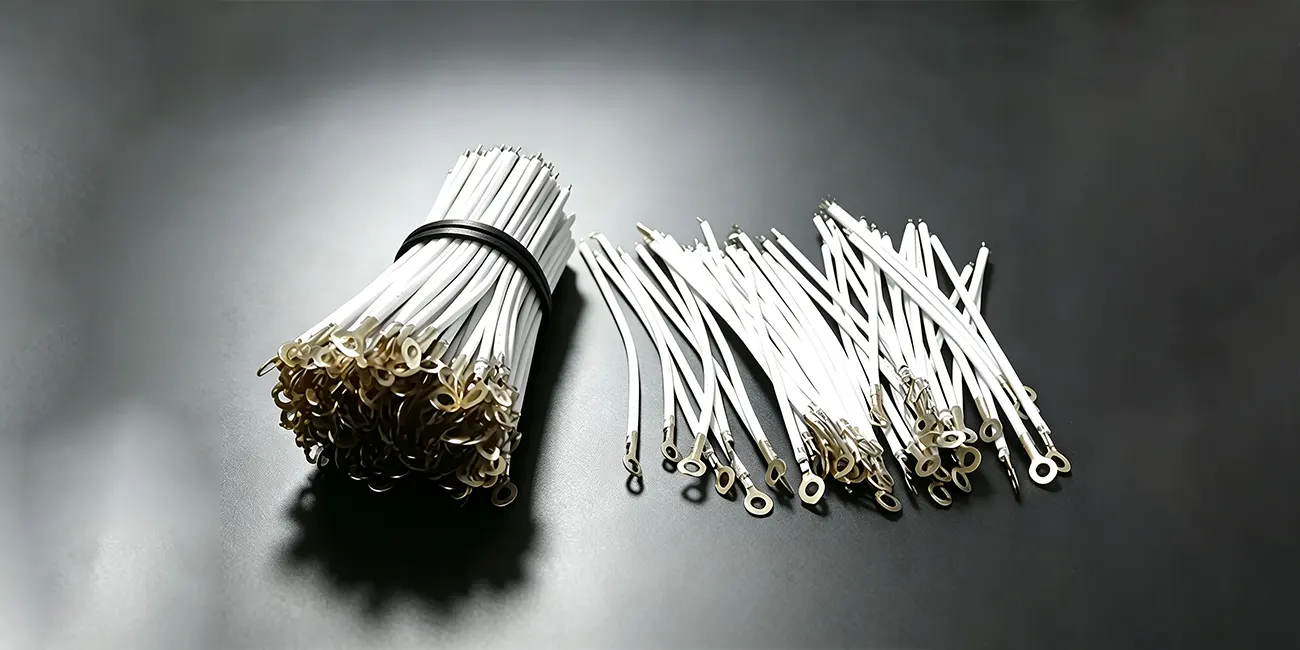

Qu’est-ce que le fil UL3302 à isolant XL-PE ?

L’UL3302 est une référence de fil reconnue par la norme UL 758 sur les matériaux de câblage d’appareils (AWM). Il utilise du polyéthylène réticulé (XL-PE) comme matériau isolant et est communément employé dans les équipements électroniques basse tension nécessitant un routage compact des câbles et des performances d’isolation fiables.

Contrairement à l’isolant PVC conventionnel, le XL-PE subit un procédé de réticulation qui renforce sa résistance à la chaleur, aux contraintes mécaniques et au vieillissement environnemental, tout en conservant une paroi d’isolation relativement fine.

Domaines d’application typiques :

• Faisceaux de fils électroniques de précision
• Équipements médicaux
• Systèmes de contrôle industriel
• Modules électroniques automobiles
• Câbles de capteurs
• Systèmes de gestion de batterie
• Robotique
• Équipements de communication

Parmi les différentes sections de fils disponibles, le fil UL3302 XL-PE 28 AWG est fréquemment utilisé pour les faisceaux de signaux miniatures : son faible diamètre extérieur permet un routage efficace au sein d’appareils compacts tout en conservant des performances électriques stables.

Comparaison ingénierie : UL3302 XL-PE vs UL1007 PVC

Une question récurrente durant le prototypage consiste à savoir si l’UL1007 peut remplacer l’UL3302. La réponse dépend du milieu de fonctionnement et non pas uniquement de la taille AWG.

Si les deux références sont des fils AWM certifiés UL, elles utilisent des isolants différents et sont conçues pour des priorités de performance distinctes. Lors des évaluations d’ingénierie, nous comparons les caractéristiques d’isolation, les conditions d’installation, la durée de vie prévisible et les contraintes environnementales avant de sélectionner le fil adapté.

Le tableau ci-dessous synthétise les écarts d’ingénierie généraux :

Caractéristique	UL3302 XL-PE	UL1007 PVC
Matériau isolant	Polyéthylène réticulé (XL-PE)	PVC
Classe de température UL	Généralement 105 °C	80 à 105 °C selon la référence
Souplesse	Excellente	Bonne
Résistance aux flexions répétées	Élevée	Modérée
Stabilité à basse température	Supérieure	Dépend de la formulation du PVC
Résistance à la migration des plastifiants	Excellente	Dépend de la composition du PVC
Application typique	Faisceaux électroniques de précision	Câblage interne général

Il est essentiel de souligner qu’aucune des deux références n’est universellement « supérieure ». Chacune est conçue pour un environnement d’application particulier. Pour un câblage interne statique où le coût constitue un critère prioritaire, l’UL1007 peut constituer un choix pertinent. Pour les assemblages compacts nécessitant une fiabilité mécanique à long terme, de nombreux ingénieurs privilégient les fils à isolant XL-PE.

Pourquoi nos ingénieurs recommandent fréquemment l’UL3302 pour les faisceaux de précision

Notre retour d’expérience sur le développement de prototypes et la production montre que le choix du fil a une incidence directe sur la régularité de fabrication et la fiabilité du produit fini.

Lors des revues de conception, les clients se concentrent souvent sur le choix des connecteurs en supposant que des fils de même taille AWG offrent des performances équivalentes. Dans la réalité, le matériau isolant a très souvent un impact plus important sur la fiabilité à long terme que la taille du conducteur seule.

Pour les faisceaux miniatures équipés de connecteurs tels que la série HRS DF57H, notre équipe d’ingénieurs évalue systématiquement l’UL3302 en premier lieu lorsque l’application présente au moins une des caractéristiques suivantes :

• Enceintes électroniques compactes ou étanches
• Mouvements répétés du câble durant le fonctionnement
• Bornes plaquées or de précision
• Températures de fonctionnement élevées
• Exigences de fiabilité élevées sur l’ensemble du cycle de vie du produit

Cette recommandation s’appuie sur des vérifications de prototypes et des observations issues de la production, et non pas sur de simples comparaisons de spécifications théoriques. Le choix final des matériaux doit systématiquement être validé conformément aux exigences électriques, mécaniques et environnementales du client.

Caractéristiques principales du fil UL3302 XL-PE 28 AWG

Parmi les sections de conducteurs définies pour la référence UL3302, le 28 AWG est très utilisé pour les faisceaux de signaux miniatures, pour lesquels l’espace d’installation limité et la stabilité électrique sont deux critères aussi importants l’un que l’autre.

Pour les systèmes de connecteurs compacts comme la série HRS DF57H, les ingénieurs prennent en compte non seulement la taille du conducteur, mais aussi l’épaisseur de l’isolant, la souplesse, la régularité du dénudage et la compatibilité avec le sertissage.

Les caractéristiques typiques du fil UL3302 XL-PE 28 AWG sont indiquées ci-dessous ; les valeurs réelles peuvent présenter de légers écarts selon le fabricant du fil et les spécifications du client.

Spécification	Valeur typique
Référence du fil	UL3302
Taille du conducteur	28 AWG
Matériau isolant	Polyéthylène réticulé (XL-PE)
Tension nominale	30 V
Température nominale	Généralement 105 °C
Type de conducteur	Cuivre nu ou cuivre étamé
Diamètre extérieur typique	Environ Ø 0,90 mm
Application typique	Faisceaux de signaux électroniques de précision

Sur notre projet de prototype DF57H, le fil UL3302 28 AWG sélectionné a permis d’obtenir un bon compromis entre la souplesse de routage et les performances de sertissage des bornes, tout en conservant une régularité dimensionnelle sur l’ensemble du processus d’assemblage.

Résultats des validations internes issues du développement de prototypes

Les observations suivantes proviennent de projets de validation interne réalisés dans le cadre du développement des faisceaux de fils. Ces exemples ont pour objet d’illustrer les paramètres d’ingénierie rencontrés dans des environnements de fabrication concrets et ne doivent pas être interprétés comme des résultats de performance universels valables pour tous les fils PVC ou XL-PE.

Les performances des matériaux peuvent varier selon le fabricant du fil, la formulation de l’isolant, le milieu de fonctionnement et la conception du produit.

Cas de validation 1 – Essai de flexion répétée

Un projet de prototype portait sur un module électronique compact dont le faisceau subissait un mouvement continu en fonctionnement normal. Afin d’évaluer la durabilité mécanique, un essai de flexion répétée a été inclus dans le programme de validation interne.

Pendant les essais, le prototype à isolant PVC a présenté des fissures visibles sur l’isolant après de nombreux cycles de flexion, ce qui a fini par provoquer une instabilité électrique intermittente. Lorsque le prototype a été reconstruit avec du fil UL3302 XL-PE, aucun dommage comparable à celui de l’isolant n’a été constaté dans les mêmes conditions de validation interne.

Si le nombre exact de cycles de flexion avant rupture dépend de l’application et de la méthode d’essai, cette évaluation a démontré que l’isolant XL-PE offre une meilleure durabilité pour les installations de faisceaux dynamiques.

Cas de validation 2 – Stockage à température et humidité élevées

Une autre évaluation d’ingénierie portait sur la fiabilité des connecteurs après exposition environnementale. Des faisceaux prototypes ont été stockés dans un environnement contrôlé à 60 °C et à forte humidité dans le cadre d’un programme de validation interne.

Après conditionnement environnemental, certains échantillons à isolant PVC ont affiché une hausse de la résistance de contact au niveau de l’interface du connecteur. L’analyse d’ingénierie a suggéré que ce phénomène pouvait être lié au matériau isolant utilisé sur cette configuration de prototype précise.

Des assemblages identiques fabriqués avec du fil UL3302 XL-PE ont conservé des mesures électriques stables tout au long de la même période de validation. Ces observations ont conforté notre choix de recommander l’isolant XL-PE pour les applications nécessitant une stabilité des connecteurs à long terme dans des conditions environnementales sévères.

Cas de validation 3 – Équipements compacts à haute température

Le troisième projet de validation concernait un assemblage électronique fermé avec une circulation d’air limitée. Sous des températures de fonctionnement continues, l’équipe d’ingénieurs a évalué la stabilité de l’isolant au cours d’essais fonctionnels de longue durée.

Sur les premières versions de prototypes équipés de fils PVC, un ramollissement localisé de l’isolant a été observé sur certains points de routage où des fils adjacents étaient serrés en faisceau. Après avoir remplacé le fil par un isolant UL3302 XL-PE, les prototypes corrigés ont validé l’intégralité du programme d’essais sans présenter d’anomalies équivalentes.

Si les conditions de fonctionnement diffèrent d’un produit à l’autre, cette évaluation a montré l’importance de sélectionner des matériaux isolants adaptés aux caractéristiques thermiques de l’application finale.

Enseignements tirés des travaux ingénier

La validation des prototypes n’a pas pour objet de démontrer qu’une référence de fil est universellement supérieure à une autre. Son objectif est de vérifier si les matériaux sélectionnés répondent aux exigences de fonctionnement réelles du produit.

Au fil de nombreux projets de prototypes, notre équipe d’ingénieurs a constaté qu’un choix pertinent du fil repose sur l’évaluation simultanée de plusieurs paramètres :

• Température de fonctionnement
• Espace d’installation
• Durée de vie prévisible
• Mouvements mécaniques
• Type de connecteur
• Régularité du processus d’assemblage
• Exposition environnementale

Choisir un fil uniquement sur la base de la taille du conducteur ou du coût du matériau augmente le risque de devoir réaliser des modifications de conception lors des étapes de validation ultérieures.

Intérêt des validations internes

Des normes sectorielles telles que l’UL 758 définissent la structure des fils et leurs classements électriques, tandis que l’IPC/WHMA-A-620 établit les règles de réalisation pour les assemblages de câbles et de faisceaux de fils. Cependant, les normes seules ne permettent pas de déterminer si un fil spécifique est adapté à chaque produit.

Les validations internes comblent cette lacune en vérifiant que les matériaux retenus affichent les performances attendues dans le cadre de l’application concrète du client. C’est pourquoi notre processus d’ingénierie intègre systématiquement une vérification par prototype avant le lancement de la production de masse chaque fois que de nouveaux matériaux de fil, connecteurs ou configurations d’assemblage sont mis en œuvre.

Plutôt que de se fier exclusivement à des spécifications théoriques, les essais sur prototypes permettent de détecter d’éventuels défauts potentiels tôt dans le cycle de développement et de limiter les modifications d’ingénierie après le début de la production.

Note ingénier

Une observation confirmée à plusieurs reprises au cours de nos travaux de prototypage est que le matériau isolant du fil influence très souvent la fiabilité à long terme plus que ce que beaucoup d’ingénieurs anticipent initialement.

Sur plusieurs projets, les performances des connecteurs sont restées constantes durant l’ensemble des validations, tandis que des écarts de comportement de l’isolant sont devenus le principal facteur impactant la fiabilité globale du faisceau.

Pour cette raison, nous évaluons le fil et le connecteur comme un système complet plutôt que de sélectionner chaque composant de manière indépendante.

Flux de travail de prototypage standardisé en usine

Choisir le bon fil n’est que la première étape de la fabrication d’un faisceau de fils fiable. Même avec des matériaux de haute qualité, des traitements irréguliers peuvent entraîner des défauts électriques ou mécaniques.

C’est pourquoi chaque faisceau prototype de notre processus d’ingénierie suit un flux de fabrication normalisé avant validation par le client. L’objectif est double : vérifier la conception du produit, mais aussi évaluer si le procédé de fabrication proposé peut être reproduit de manière constante en production de masse.

Si les exigences spécifiques de chaque client peuvent varier, le flux ci-dessous correspond au processus général utilisé pour le prototypage des faisceaux de fils de précision.

Étape 1 – Revue des dessins d’ingénierie et vérification des matériaux

Avant tout début de fabrication, les ingénieurs analysent les dessins du client, la nomenclature des composants (BOM) et les spécifications techniques afin de confirmer l’adéquation de l’ensemble des composants avec l’application visée.

Points de vérification habituels :

• Référence du fil et taille du conducteur
• Certification UL du fil
• Spécifications des connecteurs et des bornes
• Respect des normes RoHS ou REACH (si requis)
• Tolérance sur la longueur des câbles
• Longueur de dénudage
• Exigences de sertissage
• Règles de réalisation spécifiques au client

La traçabilité des matériaux est mise en place avant la fabrication afin de garantir l’identification de chaque composant sur l’ensemble du processus de fabrication.

Étape 2 – Coupe et dénudage précis des fils

Une préparation rigoureuse du fil est indispensable pour garantir une qualité de sertissage stable. Sur le prototype DF57H décrit dans cet article, le dessin d’ingénierie imposait les paramètres suivants :

Paramètre	Spécification
Longueur du fil	31 ± 3 mm
Longueur de dénudage	1 ± 0,5 mm

Des équipements automatiques de traitement des fils sont utilisés chaque fois que cela est possible pour améliorer la régularité.

Lors du dénudage, une attention particulière est portée à la préservation des brins du conducteur et à l’absence de rayures sur l’isolant XL-PE.

Si le polyéthylène réticulé affiche d’excellentes performances mécaniques en service, un dénudage inadapté peut tout de même dégrader l’intégrité de l’isolant. C’est pourquoi la qualité du dénudage est vérifiée avant tout sertissage des bornes.

Étape 3 – Sertissage précis des bornes

Le sertissage des bornes est l’une des opérations les plus critiques de la fabrication des faisceaux de fils.

Plutôt que de s’appuyer uniquement sur l’expérience des opérateurs, la qualité du sertissage est contrôlée au moyen de critères d’inspection objectifs conformes aux recommandations de réalisation IPC/WHMA-A-620.

Points de contrôle habituels :

• Hauteur de sertissage
• Largeur de sertissage
• Formation de l’entonnoir d’entrée (bellmouth)
• Support de l’isolant
• Positionnement du fil
• Étalement des brins du conducteur
• Déformation de la borne

Sur ce projet prototype, la borne sertie a également été soumise à un essai de force de traction minimale de 1,10 kgf, conformément aux exigences internes des ingénieurs applicables à cette association fil/borne.

Le cas échéant, une analyse de coupe destructive est réalisée lors du contrôle du premier article afin de valider une compression correcte du conducteur et une déformation adaptée de la borne.

Étape 4 – Assemblage des bornes dans le boîtier du connecteur

Après validation du sertissage, les bornes sont insérées dans le boîtier du connecteur.

Si cette opération semble simple en apparence, une insertion incorrecte des bornes reste l’une des causes les plus fréquentes de défauts sur les prototypes.

Les contrôleurs ingénieurs vérifient :

• Affectation correcte des logements
• Verrouillage effectif des bornes
• Orientation des bornes
• Intégrité du boîtier
• Aspect du connecteur

Lors de l’utilisation de connecteurs miniatures tels que la série HRS DF57H, la force d’insertion et la rétention des bornes sont surveillées avec précision afin de limiter les risques de défauts d’assemblage.

Étape 5 – Essais électriques à 100 %

Avant la mise à disposition d’un prototype, chaque faisceau subit une inspection électrique.

Contrairement aux contrôles par échantillonnage utilisés sur certaines étapes de production, la validation des prototypes inclut systématiquement des essais électriques à 100 %.

Points de contrôle courants :

• Détection des circuits ouverts
• Détection des courts-circuits
• Vérification des erreurs de câblage
• Confirmation de l’ordre des broches
• Essais de continuité

Selon les exigences du client, des mesures électriques complémentaires telles que la résistance d’isolation ou la tenue diélectrique peuvent également être réalisées.

L’objectif est de confirmer que le faisceau assemblé fonctionne strictement conformément aux spécifications avant son passage aux validations environnementales.

Étape 6 – Contrôle final et validation du prototype

Le contrôle final associe des mesures dimensionnelles et une évaluation visuelle.

Les points d’inspection regroupent généralement : longueur globale du faisceau, orientation des connecteurs, routage des fils, aspect général, vérification des étiquettes, exigences d’emballage.

Le prototype n’est libéré pour évaluation par le client qu’après examen et validation de l’ensemble des comptes rendus de contrôle. À cette étape, la documentation de fabrication est également actualisée afin d’intégrer toute amélioration d’ingénieur identifiée au cours du prototypage avant le lancement de la production de masse.

Pourquoi nos ingénieurs de production normalisent chaque prototype

Un enseignement confirmé à plusieurs reprises en production : un prototype performant n’a de valeur que si le procédé de fabrication peut être reproduit de manière constante.

C’est pourquoi notre équipe d’ingénieurs considère le développement de prototypes à la fois comme un processus de validation du produit et un processus de validation du procédé de fabrication.

Plutôt que de se limiter à vérifier si le prototype « fonctionne », nous évaluons également ces points :

• Le procédé est-il reproductible de manière constante ?
• Les tolérances dimensionnelles peuvent-elles être maintenues ?
• La qualité du sertissage reste stable sur l’ensemble des lots de production ?
• Les méthodes de contrôle sont-elles exploitables en production de masse ?
• Le matériau sélectionné assure une régularité de fabrication suffisante ?

Traiter ces questions dès la phase de prototypage permet de réduire la variabilité des procédés et de limiter l’apparition de problèmes de qualité imprévus lors de la production en grande série.

Contrôle qualité du prototype à la production de masse

Après validation par le client, le prototype validé devient la référence de base pour la production. Afin de conserver une régularité constante, un contrôle qualité est déployé sur l’ensemble du processus de fabrication.

Étape de production	Actions de contrôle qualité classiques
IQC (Contrôle qualité à réception)	Vérification des fils certifiés UL, des spécifications des connecteurs, de la traçabilité des matériaux et des documents fournisseurs
IPQC (Contrôle qualité en cours de fabrication)	Inspection régulière de la qualité du dénudage, des dimensions de sertissage, de la force de traction et des règles de réalisation de l’assemblage
FQC (Contrôle qualité final)	Réalisation des vérifications dimensionnelles, inspection visuelle et essais électriques avant emballage
OQC (Contrôle qualité avant expédition)	Réalisation de contrôles par échantillonnage, vérification de l’emballage et réalisation d’évaluations de fiabilité complémentaires si nécessaire

Pour les projets à exigences de fiabilité élevées, des validations environnementales (cyclage thermique, exposition à l’humidité, essais de flexion, etc.) peuvent également être intégrées avant expédition, conformément aux spécifications du client.

Retour d’expérience de production

Nous avons constaté en production que de faibles écarts introduits très tôt dans le processus de fabrication génèrent très souvent des anomalies beaucoup plus importantes après l’assemblage final.

Par exemple, un léger écart sur la longueur de dénudage peut passer inaperçu au moment du sertissage, mais il peut impacter les performances de traction, le positionnement des bornes et la stabilité électrique à long terme.

C’est pourquoi nos ingénieurs mettent l’accent sur la régularité du procédé à chaque étape, plutôt que de se fier exclusivement au contrôle final pour détecter les défauts.

Cette philosophie de fabrication correspond à l’approche de qualité préventive promue par l’IPC/WHMA-A-620 : maîtriser le procédé est globalement plus efficace que de corriger les défauts une fois l’assemblage réalisé.

Erreurs ingénieur courantes à éviter

Les validations de prototypes révèlent fréquemment que les pannes sur les faisceaux de fils ne proviennent pas d’un seul composant, mais de l’interaction entre le choix des matériaux, les procédés de fabrication et les conditions d’application.

Sur la base de nos observations d’ingénieurs, les anomalies suivantes sont les plus répandues lors du développement des faisceaux de fils de précision.

Supposer qu’une même taille AWG implique des performances identiques

Deux fils de même taille de conducteur peuvent présenter des comportements très différents si leurs isolants sont distincts. Si l’UL3302 et l’UL1007 existent tous deux en 28 AWG, ils sont conçus pour des milieux de fonctionnement différents. Le choix des matériaux doit systématiquement prendre en compte la température, la souplesse, l’espace d’installation et la fiabilité à long terme, et non pas uniquement la taille du conducteur.

Choisir le fil uniquement selon le coût du matériau

Un coût de matériau plus faible peut réduire les charges du prototypage, mais il peut aussi augmenter les travaux de remaniement si le fil sélectionné ne respecte pas les contraintes environnementales ou mécaniques de l’application.

Lors des évaluations d’ingénieur, le coût global du cycle de vie (incluant les validations, la maintenance et d’éventuelles interventions sur le terrain) offre très souvent une comparaison plus pertinente que le seul prix du matériau brut.

Détérioration de l’isolant XL-PE lors du dénudage

Le polyéthylène réticulé offre d’excellentes performances mécaniques et thermiques, mais des méthodes de dénudage inadaptées peuvent tout de même endommager l’isolant.

L’utilisation d’équipements de dénudage correctement réglés et la vérification de la qualité du dénudage avant tout sertissage permettent de conserver une qualité d’assemblage constante.

Omettre la vérification de la force de traction

Les faisceaux de fils courts sont parfois considérés comme mécaniquement sûrs du fait de leur faible longueur. Cependant, les essais de traction restent un moyen de validation essentiel pour confirmer la qualité du sertissage et la rétention du conducteur, notamment lors de l’utilisation de bornes miniatures.

Négliger la compatibilité entre connecteur et fil

Les performances fiables d’un faisceau dépendent de la compatibilité de l’assemblage global et non pas d’un composant pris isolément. Lors du choix du fil, les ingénieurs doivent également évaluer les dimensions du connecteur, la conception de la borne, le diamètre de l’isolant et le milieu de fonctionnement visé.

Recommandations ingénieur

Si chaque application présente des exigences spécifiques, notre équipe d’ingénieurs se pose généralement les questions suivantes lors du choix des matériaux :

• Le faisceau sera-t-il soumis à des mouvements répétés ?
• L’espace d’installation est-il réduit ?
• Le produit fonctionnera-t-il à des températures élevées ?
• Des bornes miniatures plaquées or sont-elles utilisées ?
• La fiabilité à long terme est-elle prioritaire sur la minimisation du coût matériel initial ?

Lorsque plusieurs de ces conditions sont réunies, le fil à isolant XL-PE est systématiquement évalué au cours du processus de conception.

Le choix final des matériaux doit toujours être validé par des essais sur prototypes et confirmé conformément aux spécifications du client.

Questions fréquentes

À quoi sert le fil UL3302 XL-PE ?

Le fil UL3302 XL-PE est communément utilisé dans les équipements électroniques basse tension nécessitant un routage compact des câbles, des performances électriques stables et une bonne résistance à la chaleur et aux contraintes mécaniques.

Ses applications habituelles regroupent les faisceaux de fils de précision, les dispositifs médicaux, les équipements d’automatisation industrielle, les systèmes de communication, les modules électroniques automobiles et les assemblages de capteurs.

L’UL3302 peut-il remplacer l’UL1007 ?

Pas pour toutes les applications. Si les deux références sont des matériaux de câblage d’appareils (AWM) certifiés UL, elles utilisent des isolants différents et sont conçues pour des conditions de fonctionnement distinctes.

Le choix adapté dépend des contraintes environnementales, des conditions d’installation et des objectifs de fiabilité du produit.

Pourquoi l’XL-PE est privilégié pour les faisceaux de fils miniatures ?

Comparé à l’isolant PVC conventionnel, le XL-PE apporte une meilleure stabilité thermique, une excellente résistance aux flexions répétées et des parois d’isolation plus fines.

Ces caractéristiques le rendent parfaitement adapté aux assemblages électroniques compacts où l’espace de routage est limité.

Le 28 AWG convient-il au transport de puissance ?

Dans la majorité des cas, le 28 AWG est sélectionné pour la transmission de signaux et les circuits électroniques à faible courant, et non pas pour des applications de forte puissance.

La capacité de transport de courant doit systématiquement être évaluée selon les exigences de conception spécifiques, le matériau du conducteur, les conditions d’installation et les normes de sécurité applicables.

L’UL3302 garantit-il une meilleure fiabilité ?

L’UL3302 définit une référence de fil reconnue par l’UL 758, mais la fiabilité globale du faisceau dépend de multiples facteurs.

Le choix du fil, la compatibilité avec le connecteur, la qualité du sertissage, les règles de réalisation de l’assemblage, les conditions environnementales et la conception du produit contribuent tous aux performances à long terme.

C’est pourquoi la validation des prototypes reste une étape essentielle du développement ingénieur.

Quelles normes sont référencées lors du prototypage ?

Selon les exigences du client, le développement des prototypes peut faire référence à plusieurs normes du secteur.

Sur les exemples décrits dans cet article, les évaluations d’ingénieurs ont été réalisées en se basant sur :

• UL 758 – Matériaux de câblage d’appareils (AWM)
• IPC/WHMA-A-620 – Exigences et critères d’acceptation pour les assemblages de câbles et de faisceaux de fils
• Exigences de conformité matérielle RoHS (si applicable)

Les méthodes de contrôle et les critères d’acceptation concrets peuvent varier selon les spécifications du client et les exigences du secteur.

Conclusion

Choisir le fil adapté ne se limite pas à comparer la taille du conducteur ou le coût du matériau.

Sur les assemblages électroniques de précision, le matériau isolant, la régularité de fabrication, la compatibilité avec les connecteurs et les performances environnementales influencent tous la fiabilité du produit à long terme.

Comme détaillé tout au long de ce guide, le fil UL3302 XL-PE est très largement utilisé pour les applications nécessitant un routage compact des câbles, des performances stables à température élevée et une résistance accrue aux mouvements mécaniques répétés. Cependant, aucune référence de fil unique ne convient à l’ensemble des applications.

Notre retour d’expérience en ingénierie montre que les résultats les plus fiables sont obtenus lorsque le choix des matériaux est associé à des procédés de fabrication normalisés, des vérifications qualité objectives et des validations de prototypes adaptées à chaque application.

Plutôt que de se fier uniquement aux spécifications des catalogues, valider l’assemblage complet du faisceau dans les conditions de fonctionnement réelles permet aux ingénieurs d’identifier les risques potentiels tôt dans le cycle de développement du produit et facilite une transition plus fluide vers la production de masse.

Besoin d’assistance pour votre prochain prototype de faisceau de fils ?

Si vous développez un faisceau de fils sur mesure pour des dispositifs médicaux, des équipements industriels, de l’électronique automobile, de la robotique ou tout autre système électronique de précision, une collaboration avec un ingénieur précoce permet de limiter les révisions de conception et d’accélérer la validation des prototypes.

Notre équipe d’ingénieurs accompagne les clients sur l’ensemble du processus de développement, avec les prestations suivantes :

• Revue de conception de faisceaux de fils sur mesure
• Sélection des fils et des connecteurs
• Fabrication de prototypes
• Validation des sertissages
• Optimisation de l’assemblage des câbles
• Évaluation de la faisabilité industrielle
• Production de prototypes en petite série
• Assistance pour la production de masse



Si vous disposez déjà de dessins, de spécifications ou d’échantillons d’assemblages, nous pouvons analyser le projet conjointement et vous proposer des solutions de fabrication adaptées à vos exigences techniques.
