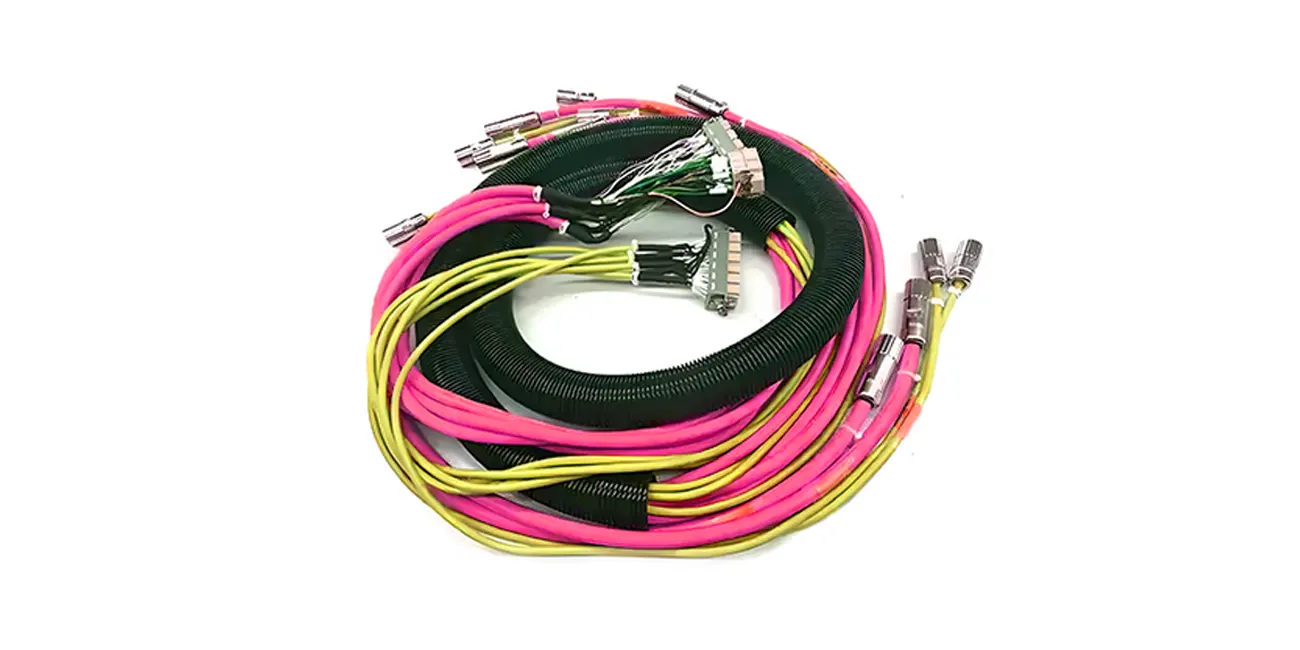

Introducción a Medical Wiring Harness
Los arneses de cableado médico son componentes de conexión diseñados específicamente para equipos médicos y deben cumplir con altos requisitos de seguridad y estabilidad.
Definición y funciones básicas
Posicionamiento Funcional: Se utiliza en escenarios médicos tales como monitores, instrumentos quirúrgicos y equipos de imágenes para garantizar la precisión y continuidad de la transmisión de la señal del dispositivo.
Requisitos de seguridad: Debe pasar pruebas rigurosas como alta tensión, resistencia al calor y resistencia a la corrosión para garantizar una operación sin errores y evitar accidentes médicos.
Características materiales
Conductor y capa aislante: Hecho de silicona de grado médico, fluoro caucho o materiales de TPE, tiene flexibilidad, resistencia a altas temperaturas (puede resistir ≥ 85 ° C)„ƒ y Biocompatibilidad.
Conector: Los contactos metálicos están chapados en oro para reducir la pérdida de señal y mejorar la resistencia a la oxidación.
Normas de proceso
Sealing: La interfaz clave adopta moldeo por inyección o proceso de sellado de resina epoxi para evitar la penetración de líquido y la contaminación cruzada.
Compatibilidad de esterilización: Debe resistir el tratamiento repetido con vapor de alta temperatura, radiación ultravioleta o desinfectantes químicos.
La diferencia entre el arnés de cableado médico y el arnés de cableado común
| Dimensión | Cableado médico Harness | Arneses de cableado ordinarios |
| Seguridad material | Cumple con la norma ISO 10993 de biocompatibilidad, no tóxico e inofensivo | Enfatizar la universalidad, sin requisitos de bioseguridad obligatorios |
| Tolerancia ambiental | Resistente a la desinfección a alta temperatura y a la corrosión química (como alcohol y glutaraldehído) | Sólo adecuado para entornos de temperatura y humedad regulares |
| Normas de certificación | Requiere certificación médica de la FDA, CE y estándares de la industria como YY / T 0691 | Cumple con las normas generales de seguridad eléctrica (como la IEC) |
Los cables utilizados en arneses de cables médicos son todos cables de alta calidad que han cumplido con los estándares de certificación como UL, VDE, CCC y JIS. Los conectores médicos de uso común incluyen conectores de cable a placa, conectores D-SUB, cabeceras de pin y cabeceras de zócalo, y enchufes de aviación. Las marcas de conectores que se utilizan típicamente son internacionales como TE, Molex y Amphenol. La certificación del sistema generalmente sigue la norma médica 13485 y la mayoría de los materiales también deben cumplir con los requisitos de esterilización. Por lo tanto, los nuevos empresarios que planean ingresar a esta industria deben ser conscientes de los umbrales y requisitos para los arneses de alambre médico.
Dado el alto riesgo y la naturaleza de alta precisión de la industria médica, los estándares para los dispositivos médicos difieren de los de los dispositivos generales. Solo en términos de estricto estándar, los estándares de inspección para dispositivos médicos son los más rigurosos. Los arneses de alambre comunes, los cables de alimentación, FPC, FFC y los arneses de alambre de pantalla de unidad (LVDS) se utilizan ampliamente en la conexión de equipos médicos.
Si necesita algún arnés de cableado personalizado, puede Contacta con nosotros.
