208130-1 원형 커넥터 하네스 구성 가이드

208130-1 원형 커넥터 하네스는 전기 연결 분야에서 일반적으로 사용되는 핵심 부품입니다. 여러 개의 핀 또는 접점을 가지고 있으며 전력, 신호 또는 데이터를 전송할 수 있습니다. 원통형입니다. 전자 장비의 신호 및 전력 전송 시스템에서 그 품질은 장비의 작동 효율과 수명에 직접적인 영향을 미칩니다. TE AMP 208130-1 커넥터 하네스는 소재, 제조 공정, 그리고 성능 면에서 탁월합니다. 이 세 가지 측면에 대한 구체적인 데이터를 통해 자세히 살펴보겠습니다.

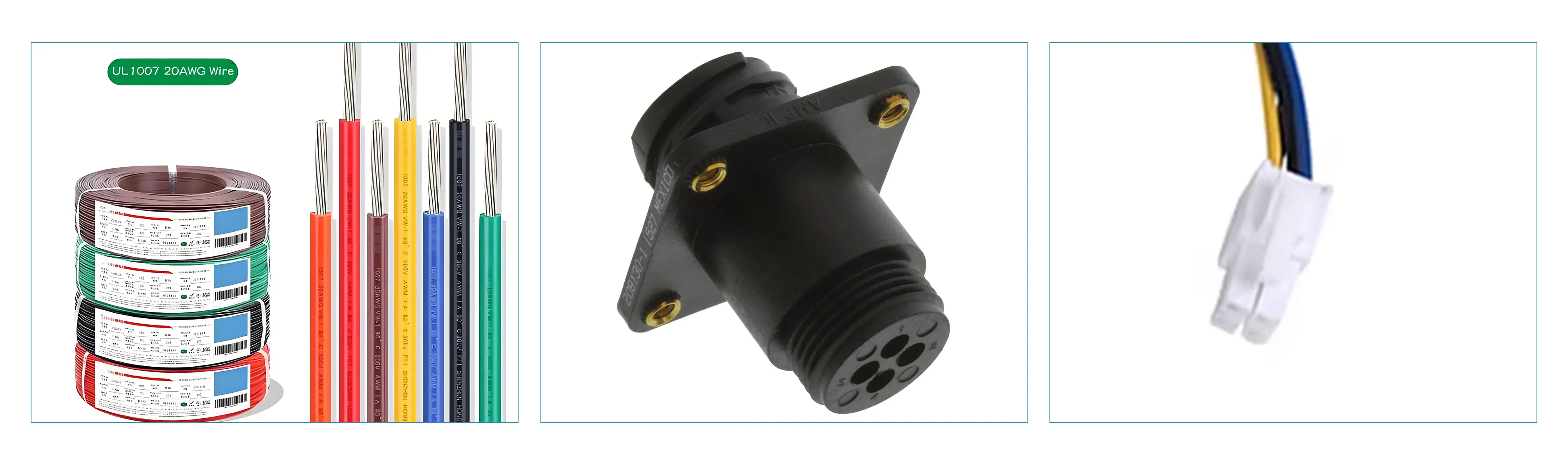

1. 핵심자재 : 안정적인 연결기초 구축을 위한 정확한 소재 선정

UL1007 20AWG 와이어

• 도체 재질 및 성능: 도체는 99.99% 순도의 무산소 구리로 제작되었으며, 25°C에서 미터당 0.031Ω의 직류 저항을 보입니다. 이는 순도 99.9%, 미터당 0.035Ω의 저항을 가진 일반 구리 도체의 전도 손실보다 약 11.4% 낮습니다. 이 도체는 전기 신호를 효율적으로 전송하고 에너지 낭비를 줄일 수 있습니다. 10A 전류를 24시간 연속 전송하는 시험에서 도체 표면 온도는 8°C(주변 온도 25°C)만 상승했는데, 이는 UL1007 표준에서 규정한 80°C 허용 온도 한계보다 훨씬 낮습니다.
• 절연층 특성: 절연층은 두께 0.22mm의 고품질 PVC 소재로 제작되었습니다. 600V AC 내전압 시험에서 1분간 절연 파괴나 섬락이 발생하지 않았으며, 절연 저항은 1000MΩ 이상으로 안정적입니다. 고온 및 저온 사이클 시험(-40℃~85℃, 50회 사이클) 후에도 절연층에 균열이나 변형이 발생하지 않았으며, 절연 성능 유지율은 95%로 다양하고 복잡한 환경에 적합합니다.

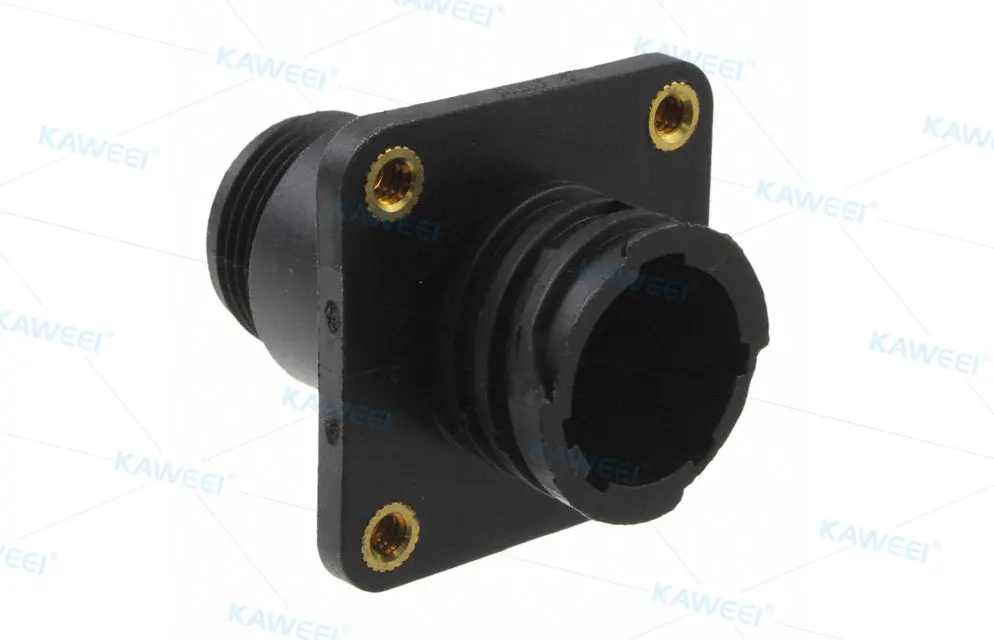

TE AMP 시리즈 208130-1 4핀 원형 커넥터

• 기계적 구조 강도: 쉘은 열가소성 플라스틱(나일론 + 유리 섬유 30%)으로 제작되었습니다. 낙하 충격 시험(1kg의 강철 볼을 1m 높이에서 자유 낙하) 후에도 쉘이 파손되지 않았습니다. 플러그인 수명 시험에서 5,000회 사이클 후 플러그인 힘 변화율은 10% 미만(초기 삽입력 8~12N, 인발력 > 5N)으로 장기간 안정적인 연결을 보장합니다.
• 전기적 연결 성능: 염수 분무 시험(5% NaCl 용액, 온도 35℃, 48시간) 후 접촉 저항은 초기 3mΩ에서 5mΩ으로 증가했으며, 변화율은 70% 미만으로 업계 평균(대부분 커넥터의 염수 분무 시험 후 접촉 저항 변화율은 100%를 초과함)보다 훨씬 우수합니다. 정격 전류 용량은 3A이며, 3A 전류를 연속 통전했을 때 접촉 온도 상승은 5℃ 미만입니다.

4PIN MOLEX 4.2mm 플라스틱 쉘

• 치수 정확도 및 적응성: 플라스틱 쉘은 고정밀 사출 성형 기술을 채택하여 치수 공차를 ±0.03mm로 관리합니다. 100개의 플라스틱 쉘을 샘플링 및 테스트한 결과, 핀 간격 오차는 0.02mm 미만이며, UL1007 와이어와의 적응성은 100%입니다. 이를 통해 리벳 단자가 있는 와이어도 붙거나 풀리지 않고 정확하게 수용할 수 있습니다.
• 재재료 내환경성: 외피는 고온 내열 PA66 나일론 소재로 제작되었습니다. 열 노화 시험(105°C에서 1000시간 연속 작동) 후 인장 강도 유지율은 80%, 충격 강도 유지율은 75%입니다. 습윤 환경 시험(습도 95%, 온도 40°C, 연속 100시간)에서도 절연 성능에 눈에 띄는 저하가 없었으며, 절연 저항은 500MΩ 이상이었습니다.

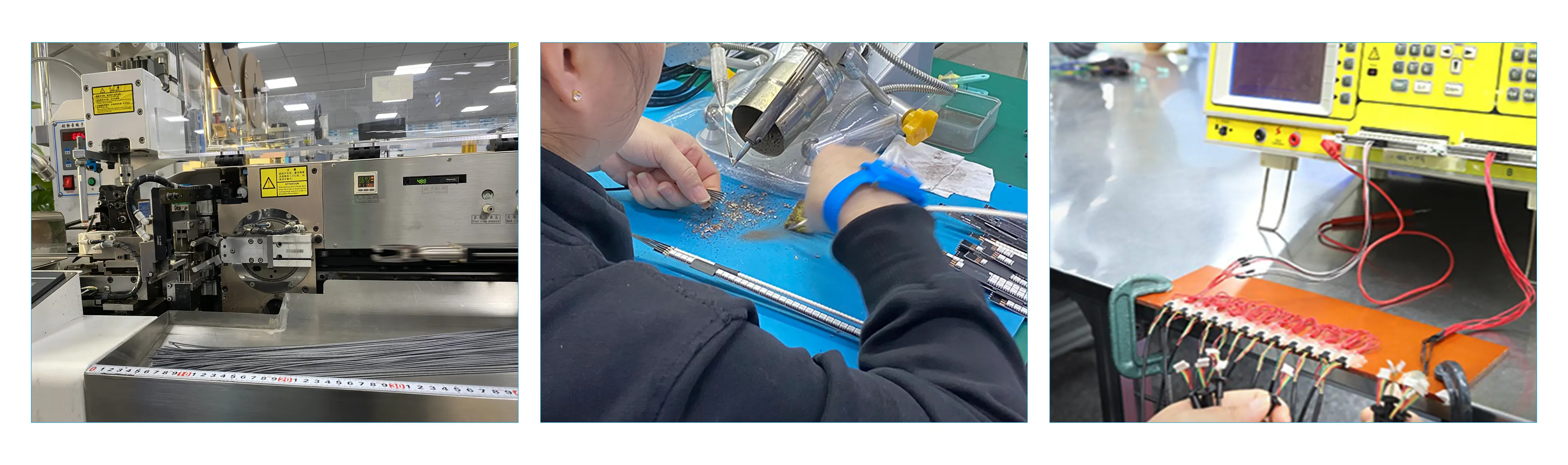

2. 생산 공정 : 정밀 제어

절단선:

• 정밀 레이저 거리 측정 시스템을 갖춘 완전 자동 와이어 절단 기계.
• 길이 오차는 ± 0. 2 mm 이내로 제어되며, 와이어 길이 오차의 98 % 는 ± 0. 1 mm 이내로 ± 0. 5 mm 의 산업 표준보다 훨씬 높습니다. "아빠! "€‹
• 시간당 5, 000 개의 와이어를 절단할 수 있으며, 생산 효율은 반자동 장비보다 60% 높습니다.

제거:

• 공압식 피복 제거기는 0.3~0.6MPa의 압력 조정 범위를 가진 고정밀 실린더를 사용합니다. 와이어 사양에 따라 피복 제거력을 정밀하게 제어할 수 있으며, 피복 제거 블레이드 간격 조정 정확도는 ±0.01mm입니다.
• 전단 피복 제거 길이는 정확하게 설정되며, 피복 제거 길이 오차는 99% ±0.1mm 이내, 최대 오차는 ±0.2mm를 초과하지 않습니다. 후단 피복 제거 길이 오차는 98.5% ±0.1mm 이내로, 후속 주석 도금 및 리벳팅 단자 요구 사항을 충족합니다.

주석 도금:

• 더블 헤드 주석 도금기는 ±2℃의 온도 제어 정확도와 0.5~3초의 주석 도금 시간 조정 범위를 가진 항온 가열 시스템을 채택했습니다. 두 개의 와이어를 동시에 연결할 수 있습니다.
• 납땜 온도는 265±5℃로 안정적이며, 용접 시간은 2~4초로 제어됩니다. 주석점과 도체 사이의 접합 면적은 90% 이상입니다. 인장 시험 결과 주석점의 인발력은 3N 이상으로, 업계 표준(대부분 2N 이상)보다 훨씬 높아 와이어와 단자의 견고한 용접을 보장합니다.

리벳 터미널:

• 자동 단자기는 서보 구동 시스템을 채택하여 압력 제어 정확도가 ±1N이고 리벳 스트로크 조정 정확도가 ±0.01mm로 정밀한 단자 리벳팅을 구현합니다.
• 단자 및 UL1007 와이어의 경우, 리벳팅 매개변수는 ±0.02mm의 허용 오차로 최적화됩니다. 리벳팅 후, 단자와 와이어 사이의 접촉 저항은 0.5mΩ 미만으로, 리벳팅 전보다 약 30% 낮아져 전도성이 향상됩니다.

고무 껍질을 착용하십시오 :

• 맞맞춤형 화학 고정 장치의 도움으로 와이어는 4핀 몰렉스 4.2mm 플라스틱 쉘을 정확하게 관통하도록 안내되며 플라스틱 쉘의 위치 오차는 ±0.05mm 미만입니다.

밀봉 접착제:

• 프런트 엔드를 TE AMP 208130-1 커넥터에 삽입한 후, 고점도 방수 및 방진 실리콘을 사용하여 밀봉합니다. 밀봉 접착제의 두께는 0.8~1.2mm로 조절되며, 압력 센서의 조율 및 육안 검사를 통해 밀봉 접착제의 균일성이 보장됩니다.
• 밀봉 후 인장 시험을 실시한 결과, 전선 인발력이 6N 이상으로 외부의 힘에 의한 인장력을 효과적으로 견뎌낼 수 있습니다. IP67 보호 등급 시험(1m 깊이의 물에 30분 동안 침수) 결과, 커넥터 내부로 물이 침투하지 않아 보호 성능이 우수합니다.

테스트:

• 전기 성능 시험: 고정밀 성능 시험 장비를 사용하여 각 배선 하네스에 대한 도통 시험을 실시하고, 도통 저항이 0.1Ω 미만인지 확인합니다. 500V DC 전압을 인가하여 절연 저항이 500MΩ 이상인지 확인합니다. 2000V AC 내전압 시험을 실시하여 1분간 절연 파괴 없이 유지되는지 확인합니다. 모든 전기 성능 지표는 업계 표준보다 우수합니다.
• 기계적 성능 시험: 진동 시험대(주파수 10~500Hz, 가속도 15g, 지속 시간 4시간)에서 시험한 결과, 시험 후 배선 하네스 접촉 저항 변화율은 5% 이내, 꽂고 뽑는 힘 변화율은 8% 이내였습니다. 1000회의 꽂고 뽑는 주기 시험을 거친 후에도 접촉 저항은 5mΩ 이내로 안정되어 장기 신뢰성을 확보했습니다.
• 환경적응성 시험: 고온 및 저온 교대 환경 상자(-40℃~85℃, 10회 반복)에서 시험한 결과, 배선 하네스의 외부 변형이 없고 전기적 성능 시험이 합격입니다. 먼지가 있는 환경(먼지 농도 10g/m³, 24시간 지속)에서 시험한 결과, 커넥터 내부로 먼지가 침투하지 않았으며 성능이 정상입니다.

3.성능 요점

신호 전송: 고주파 시나리오에서의 "저손실 킹"

• 100MHz 고주파 테스트에서 신호 감쇠율은 2.5%에 불과합니다(업계 평균 5~8%). 지능형 산업 제어 시스템에서는 장치 응답 시간을 10% 단축할 수 있으며, 오디오 장치를 연결하면 오디오 왜곡이 0.5% 미만으로 고품질 음향 효과를 복원합니다.

수명 및 신뢰성: 산업 시나리오에서의 내구성

• 가속 수명 시험(하루 10회 탈착 및 2시간 진동 시뮬레이션) 결과, 배선 하네스는 5~6년 동안 안정적으로 사용할 수 있으며, 탈착 수명은 10,000회 이상입니다. 산업 생산 라인에서 배선 하네스 고장으로 인한 가동 중단 시간은 연간 24시간(월 2시간 가동 중단으로 계산) 감소할 수 있으며, 이는 생산 용량(연간 생산 시간 8,760시간)을 1.2% 증가시키는 것과 같습니다.

환경 적응: 극한 상황에서의 "올라운드 플레이어"

• 고온 및 저온: -40℃(실외 저온) 및 85℃(산업용 오븐) 환경에서 성능 저하 없음
• 염수 분무: 해양 기후 환경에서 3년 이상 안정적으로 사용 가능(염수 분무 시험으로 검증)
• 보호: IP67 방수 및 방진 등급으로 실외 모니터링, LED, 자동차 전자 장치, 야금 장비 등 복잡한 환경에 적합

TE AMP 208130 - 1 커넥터 하네스는 재료에서 공정에 이르기까지, 성능에서 응용에 이르기까지 모든 것이 정확한 데이터를 기반으로 합니다. Kaweei하네스 맞춤형 공장 는 이 고품질 커넥터 하네스에 의존하여 전자 장비 연결에 대한 고품질 및 신뢰성 솔루션을 제공하기 위해 최선을 다하고 있습니다.산업 자동화, 자동차 전자 제품, 가전 제품 또는 야외 장비 및 기타 분야에 관계없이 장비의 안정적인 작동을 보장하기 위해 장점에 의존 할 수 있습니다.제품의 기술적 매개 변수 및 맞춤형 서비스에 대한 더 깊은 이해가 필요한 경우 Kaweei 하네스 맞춤형 공장에 연락하여 더 많은 통신을하십시오.
