208130 - 1 Руководство по строительству кругового соединительного канала

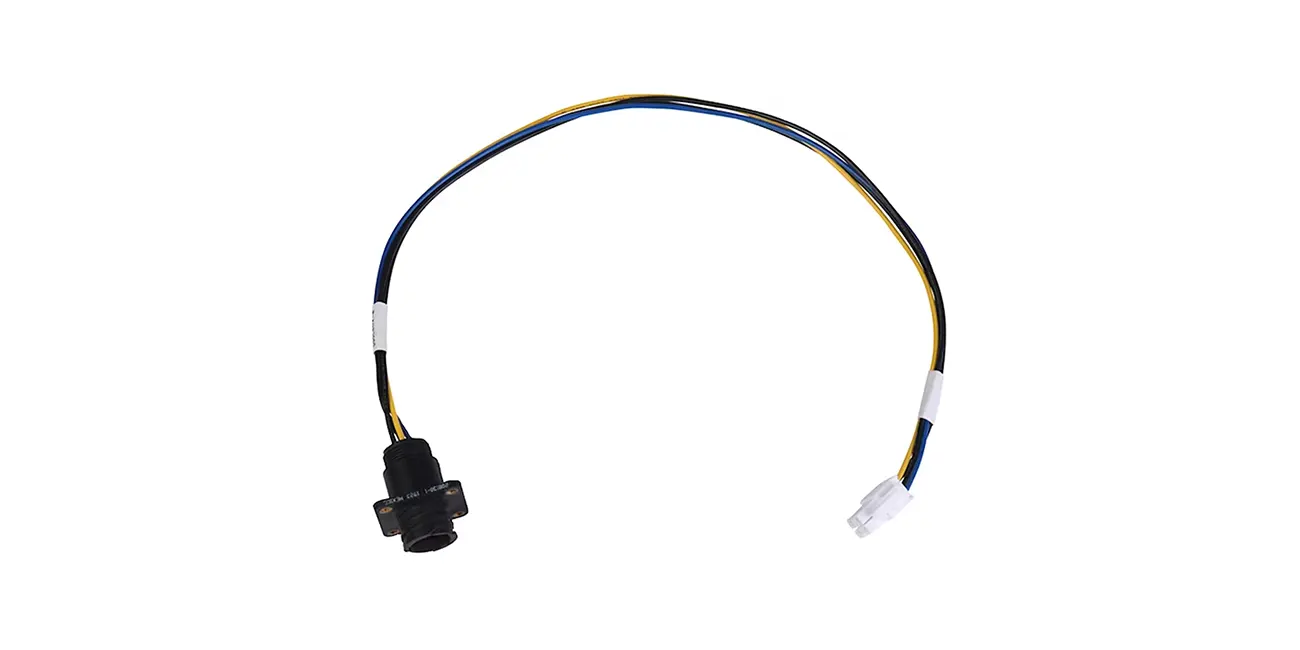

Круговая разъемная арматура 208130 - 1 является ключевым компонентом, обычно используемым в области электрических соединений.Он имеет множество контактов или контактов и может передавать энергию, сигналы или данные.Он цилиндрический.В системе передачи сигнала и мощности электронного оборудования его качество напрямую влияет на эксплуатационную эффективность и срок службы оборудования.Коннекторальная арматура TE AMP 208130 - 1 отличается в материалах, производственном процессе и производительности.Поговорим об этом с конкретными данными из этих трех аспектов.

1.Основные материалы: точный выбор материалов для создания стабильного соединения фундамента

UL1007 20AWG проволока

• Материал проводника и характеристики: проводник изготовлен из 99,99% чистой кислородной меди с сопротивлением постоянного тока 0031I© на метр при 25°C, что примерно на 11,4% ниже, чем потеря проводимости обычных медных проводников с чистотой 99,9% и сопротивлением 0035I© на метр.Он может эффективно передавать электрические сигналы и уменьшать отходы энергии.При испытании непрерывной передачи тока 10А в течение 24 часов температура поверхности проволоки выросла всего на 8°C (температура окружающей среды 25°C), что значительно ниже предельного значения терпимости 80°C, указанного стандартом UL1007.
• Характеристики изоляционного слоя: изоляционный слой изготовлен из высококачественного материала ПВХ толщиной 0,22 мм.В испытании на напряжение выдержки 600 В переменного тока в течение 1 минуты не наблюдается разрушения или вспышки, а сопротивление изоляции стабильно более 1000 МИ.После циклического испытания на высокой и низкой температуре (-40°C)„ƒ до 85„ƒ, 50 циклов), изоляционный слой не имеет трещины или деформации, а коэффициент удержания изоляционных характеристик составляет 95%, что подходит для различных сложных сред.

TE AMP Series 208130 - 1 4PIN Circular Connector

• Механическая конструктивная прочность: оболочка изготовлена из термопластика (нейлон + 30% стекловолокна).После испытания на удар с падением шарика (1 кг стального шарика свободно падает с высоты 1 м), оболочка не разрушается.В испытании на жизнеспособность подъемовки после 5000 циклов скорость изменения силы подъемовки составляет 5Н), обеспечивая долгосрочное стабильное соединение.
• Произ во дите льно сть элект ри ческого со един ения : после испыта ния со ле вым рас пы лем (5% ра ство р Na Cl , температура 35 ° C)„ƒ, 48 часов), контакт ное со против ление увели чи лось с нача льного 3 m Î © до 5 m Î © , со скоро стью изменения менее 70%, что нам ного лучше , чем в сред нем по отра сли (скоро сть изменения контакт ного со против ления боль шин ства со еди ните лей после испыта ния со ле вым рас п ыл ением пре вы ша ет 100%).Но мина льная не су щая спосо бно сть то ка состав ляет 3 А , и при непре ры вной переда че то ка 3 А повы шение темпера туры конта кта мень ше 5 ° C .„ƒ.

4PIN MOLEX 4.2mm пластиковая оболочка

• Точность и адаптируемость размеров: Пластиковая оболочка использует высокоточную технологию литья впрысками, а допустимость размеров контролируется на уровне ±0,03 мм.После отбора проб и испытания 100 пластиковых оболочек, погрешность расстояния штифов меньше 0,02 мм, а адаптируемость с проволокой UL1007 - 100%.Это гарантирует, что провода с заветными зажимами могут быть точно размещены без склеивания или ослабления.
• Материал экологической стойкости: оболочка изготовлена из высокотемпературного нейлона PA66.После испытания на термическое старение (непрерывная работа в течение 1000 часов при температуре 105°C)„ƒ) коэффициент удержания прочности на растяжение составляет 80%, а коэффициент удержания прочности на удар составляет 75%.Испытание в влажной среде (влажность 95%, температура 40 °C)„ƒ, непрерывный 100 часов), изоляционные характеристики не имеют очевидного снижения, и сопротивление изоляции все еще больше 500M©.

2.Производственный процесс: тонкий контроль

Линия резки:

• Полностью автоматическая машина для резки проволоки, оснащенная высокоточной системой лазерного измерения расстояния.
• Ошибка длины контролируется в пределах ±0,2 мм, из которых 98% погрешности длины проволоки находится в пределах ±0,1 мм, что значительно выше, чем промышленный стандарт ±0,5 мм.​
• В час можно резать 5000 проволок, а эффективность производства на 60% выше, чем полуавтоматическое оборудование.

Stripping:

• В пневматической стриплинге используется высокоточный цилиндр с диапазоном регулировки давления от 0,3 до 0,6 МПа.Он может точно контролировать силу отрыва в соответствии с спецификациями проволоки, а точность регулировки зазора отрывающего лезвия составляет ±0,01 мм.
• Длина фронтального отсечения точно устанавливается, и погрешность длины отсечения составляет ± 0,1 мм на 99%, и максимальная погрешность не превышает ± 0,2 мм; погрешность длины отсечения хвостового конца составляет ± 0,1 мм на 98,5%, что соответствует требованиям последующих терминалов для обживания и забивки.

Олова:

• Двухглавная машина для тонирования принимает систему постоянного нагрева температуры с точностью контроля температуры ±2 °C.„ƒ и диапазон регулировки времени зажигания 0,5 - 3 секунды.Он может соединять два провода одновременно.
• Температура свалки стабильна на уровне 265 ± 5 °C.„ƒ, время сварки контролируется на уровне 2 - 4 секунд, а площадь соединения между точкой олова и проводником больше 90%.Испытание на растяжение показывает, что сила вытягивания точки олова больше 3N, что намного выше отраслевого стандарта (большинство требований больше 2N), обеспечивая прочную сварку проволоки и зажима.

Репчатый контур:

• Автоматическая терминальная машина применяет систему сервопривода с точностью управления давлением ± 1N и точностью регулировки штриха приверженности ± 0,01 мм, что может достичь точной приверженности клемм.
• Для клемм и проводов UL1007 параметры завертывания оптимизированы с допусками ±0,02 мм.После завертывания контактное сопротивление между зажимом и проволокой составляет менее 0,5 м, что примерно на 30% ниже, чем до завертывания, улучшая проводимость.

Носить резиновую оболочку:

• С помощью индивидуальных химических фиксаторов проволока направляется, чтобы точно проникнуть в 4-контактную пластиковую оболочку молекса 4,2 мм, а погрешность позиционирования пластиковой оболочки меньше ±0,05 мм.

уплотнительный клей:

• После вставки переднего конца в разъемник TE AMP 208130 - 1 для уплотнения используется высоковязкий, водонепроницаемый и пыленепроницаемый силикон.Толщина уплотнительного клея контролируется на уровне 0,8 - 1,2 мм, а однородность уплотнительного клея гарантируется скоординированным управлением датчиком давления и визуальным осмотром.
• После уплотнения проводится испытание на растяжение, и сила вытягивания проволоки больше 6Н, которая может эффективно противостоять внешней силе вытягивания.После испытания на уровень защиты IP67 (погружение в воду на глубину 1 метра в течение 30 минут), вода не проникает в соединитель, и производительность защиты отличной.

Test:

• Испытание электрических характеристик: Используя высокоточное оборудование для испытания электрических характеристик, проведите испытание непрерывности на каждом проводнике, и сопротивление проводимости менее 0,1 МИ; применяйте напряжение постоянного тока 500 В, и сопротивление изоляции больше 500 МИ; выполните испытание на напряжение выдержки переменного тока 2000 В, которое длится 1 минуту без разрушения.Все показатели электрической эффективности лучше отраслевых стандартов.
• Испытание механических характеристик: испытания на вибрационном испытательном стенде (частота 10 - 500Гц, ускорение 15g, длительность 4 часа), после испытания скорость изменения контактного сопротивления проволочной арматуры составляет менее 5%, а скорость изменения силы затычки и размыкания составляет менее 8%; после 1000 циклов испытаний затычки и размыкания контактное сопротивление стабильно в пределах 5m©, обеспечивая долгосрочную надежность.
• Испытание на адаптируемость к окружающей среде: после испытаний в ящике с высокой и низкой температурой (-40°C)„ƒ до 85„ƒ, 10 циклов), проволочная арматура не имеет деформации снаружи, и испытание электрических характеристик соответствует требованиям; после испытания в пылевой среде (концентрация пыли 10 г / м3, длительность 24 часа), внутри соединителя нет проникновения пыли, и производительность нормальная.

3.Основные моменты деятельности

Передача сигнала: «король с низкими потерями» в высокочастотных сценариях

• При высокочастотном испытании на частоте 100 МГц коэффициент затухания сигнала составляет всего 2,5% (средний показатель по отрасли составляет 5% -8%).В интеллектуальной промышленной системе управления время отклика устройства может быть сокращено на 10%; при подключении аудиоустройства искажение звука

Срок службы и надежность: долговечность в промышленных сценариях

• Ускоренные испытания на срок службы (имитация 10 раз подключения и выключения в день и 2 часа вибрации) показывают, что проволочная арматура может использоваться стабильно в течение 5 - 6 лет, с сроком службы подключения и выключения > 10 000 раз.На промышленных производственных линиях время простоя из-за сбоя проводников может быть сокращено на 24 часа в год (вычисляется как 2 часа простоя в месяц), что эквивалентно увеличению производственных мощностей на 1,2% (8760 часов годового производства).

Экологическая адаптация:€œ Всесторонний игрок€ в экстремальных сценариях

• Высокая и низкая температура: никакой деградации производительности в -40 °C„ƒ Холодный (наружный) и 85„ƒ (промышленные) среды печи;
• Солевой спрей: стабильное использование более 3 лет в морской среде климата (проверено испытанием солевого спрея);
• Защита: IP67 водонепроницаемость и пыленепроницаемость, подходит для сложных сценариев, таких как наружный мониторинг, светодиоды, автомобильная электроника, металлургическое оборудование и т. д.

Коннекторальная арматура TE AMP 208130 - 1, от материалов до процессов, от производительности до применения, каждый из них основан на точных данных. KaweeiКомпания Harness Customization Factory стремится опираться на этот высококачественный соединительный кабель для обеспечения высококачественных и надежных решений для подключения электронного оборудования.Будь то промышленная автоматизация, автомобильная электроника, бытовая электроника или наружное оборудование и другие области, он может полагаться на свои преимущества для обеспечения стабильной работы оборудования.Если вам нужно более глубоко понять технические параметры продукта и индивидуальные услуги, пожалуйста, свяжитесь с Kaweei Harness Customization Factory для дальнейшего общения.
