香蕉插头电缆工艺指南

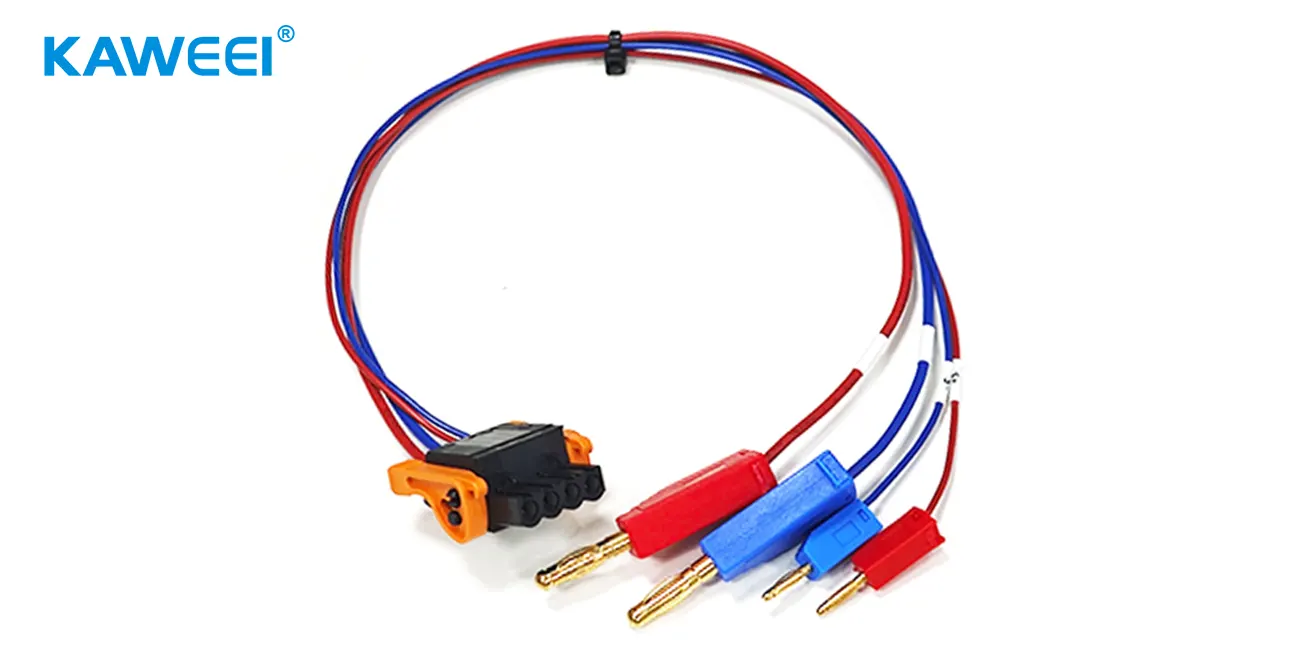

香蕉插头电缆因其形状类似香蕉而得名。是电子设备、实验室仪器、音响设备等领域常用的连接线束。插拔方便，接触紧密，可实现稳定的电流或信号传输。本文将从材料选择到生产工艺对香蕉插头线束进行深入分析。

1.精心挑选材料，控制质量

我们的产品采用UL 1007标准电线，其指定温度为80°C，指定电压为300 V。信号传输损耗比普通电线低37%。其中，18 AW线直径为ð 2.1mm; 24 AW线直径为ð 1.4mm，两色配置（蓝色/红色）满足电路差异化的需求。

该连接器采用WEIDMULLER品牌的核心部件：

1014140000接线端子：4POS TLR结构，节距5.08mm，额定电流最小18.5A，最大6A;
绝缘终端： 粉色24 AW和黑色18 AW尼龙绝缘接线端，绝缘电阻高达10 ½ ²欧，UL 94 V-0防火认证;
机尾总成： 4.0mm/2.0mm镀金香蕉塞组合，镀金厚度3μm，盐雾测试48小时不氧化，确保使用寿命10年以上。

banana plug wire harness banana plug harness

材料选择和行业标准对比表

物料类别	特定参数	我们的标准	行业平均	优势描述
线	信号传输损耗 18 AW线直径 24 AW电线直径	比普通电线低37% 2.1mm 1.4mm	没有明确的减量比例，损失大约2.0 -2.2mm 约1.3 -1.5mm	显著提高信号传输稳定性，减少数据传输错误更高的尺寸精度确保电流传输的稳定性
绝缘端子	绝缘电阻阻燃级	10¹²Ω UL 94 V-0	约10 ½'欧主要是UL 94 V-2	更好的绝缘性能，降低泄漏风险防火效果更好，安全性更高
尾部分量	镀金厚度	3μm	1-2μm	提高抗氧化、抗腐蚀能力，延长使用寿命

2.精湛的工艺和注重细节

精密线切割： 采用全自动NC线切割机，线长控制在300 mm ± 10 mm，比行业标准高出50%。每批次的第一件都用长度计进行校准，生产过程中每小时随机检查5%的样品（行业平均水平为3%），确保尺寸100%一致性。
两端剥离： 使用精密剥皮设备在电线两端剥皮3 mm ± 1 mm，切口光滑，无毛刺，避免导体损坏的风险，为后续焊接提供最佳接触面。
将终端穿过塑料外壳： 使用端子压接机压接端子，压力控制在8- 10 kN，保证端子和导线的抗拉强度≥ 80 N。压接后，需要通过拉力测试仪对接线端进行100%测试，不合格产品会自动剔除。然后将接线柱准确插入接线柱，确保插入深度误差小于0.2mm。
磨损/吹吹末端的袖子： 使用600 V 3.0mm白色热收缩套，印有P+、P-、S+、S-内容。首先将印刷好的白色热收缩套套穿到距离末端30毫米处，然后加热使套收缩，紧紧包裹电线。套的收缩时间控制在3-5秒内，完全包裹末端，绝缘电阻提高至10 ½'欧，有效防止泄漏和机械磨损。
芯丝焊接： 专业焊接技术人员使用320 ° ± 5 °的恒温烙铁进行焊接，单次焊接时间为1.5-2秒，确保接头充满度大于95%，焊接强度大于5 N/mm²。„ƒ„ƒ每完成50件产品，随机选择3件进行X射线焊口检查，确保不存在假焊口、冷焊口等缺陷。
插头组装： 将4.0公至2.0母适配器插头准确插入4.0mm镀金香蕉插头的尾端。配合公差控制在±0.05mm，拔出力测试保持在8- 12 N，确保连接紧密、操作方便。
安装外壳： 香蕉塞外壳采用多色注射成型制成，硬度为85 Shore D，冲击强度为25 kJ/m²。连接线中间固定一根2.5 x 100 mm黑色尼龙扎带，束缚力控制在15- 20 N，以整理电线束，防止缠绕。
专业测试以确保性能： 除了外观检查外，我们还使用专业设备对产品进行相关性能测试。
连续性测试： 使用精密电线综合测试仪对产品进行100%连续性测试，验证电线连接性能。
拉力测试： 对终端压接点进行拉伸测试。18AWG电线必须承受≥85N的拉力，24AWG电线必须承受≥25N的拉力，以确保连接牢固。

Production process

生产过程控制与行业标准对比表

流程环节	特定参数	我们的标准	行业平均	优势描述
精确切割	线路长度准确性抽样检验比	300 mm ± 10 mm 每小时5%	300 mm ± 20 mm 每小时3%	确保线束在设备中正确布置，以避免因过长或过短而导致的安装问题。更高的抽样率可以发现生产中的问题，确保产品质量。
将终端穿过塑料外壳	压接压力	8- 10 kN	5- 7千牛	更大的压力使终端和电线之间的连接更加安全。
芯丝焊接	烙铁温度单一焊接时间	320â„ƒ±5â„ƒ 1.5-2秒	300- 350°，没有精确控制没有明确的规定，时间波动大	更精确的温度控制，避免因过热而损坏芯线或因过冷而导致冷焊接头。确保焊接接头质量，提高焊接可靠性。
专业检测	连续性测试比 18 AW拉力测试 24AWG拉力测试仪	100% ' 85 N ' 25 N	约80% 约70N 约20N	全面检测，防止不良产品进入市场。连接更安全，适应更复杂的使用环境。
