XT—60 コネクタケーブル

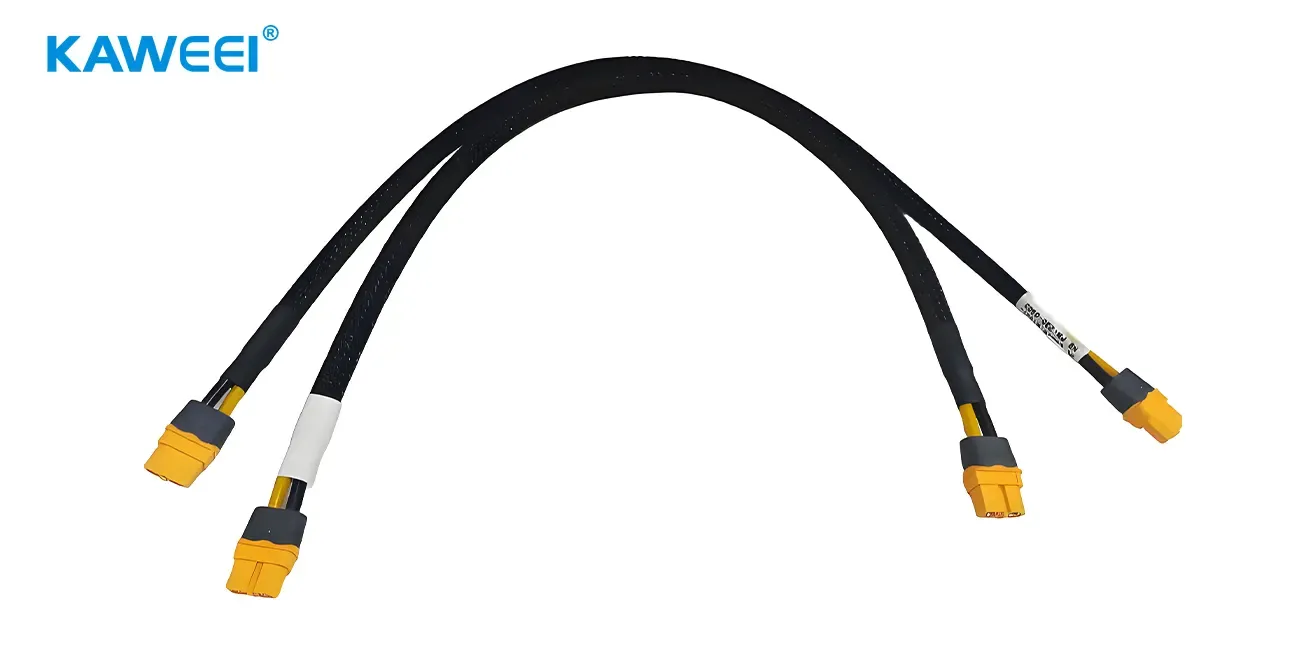

DC 電源接続の分野では、安全性と信頼性がコア要求です。本日、 UL 認証に基づき、精密技術でサポートされたミドル HB PN ： 230 — 0002 DC ケーブルを盛大に発売します。両端に XT—60 コネクタを装備しており、プラグアンド抜きが簡単で安定しています。本線は、良好な導電性を有し、正極と負極を容易に区別できる UL 1015 12 AWG 赤と黒の二重ワイヤ設計の高性能接続ケーブルを採用しています。高安定 DC 電源シナリオ用に特別に設計され、材料からクラフトマンシップまで「安全な接続」のコアバリューを十分に解釈しています。

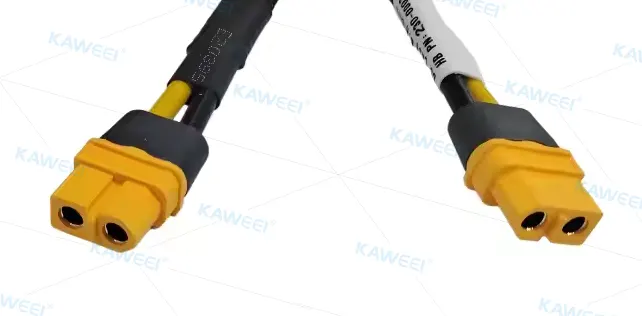

ミドル HB 230 — 0002 は、 DC 送電専用のケーブルです。そのコアパラメータは「安全性」と「耐久性」を中心に設計されており、その安全性能指標は卓越しています。両端は UL 認証の XT—60 プラグであり、非対称プラグインとプラグアウトのフォールプルーフ構造は UL 安全基準を満たし、逆極性を防止できます。接点は、低抵抗と低発熱を保証する ≥ 90% IACS の導電率の高純度ニッケルメッキ黄銅で作られています。メインラインは、定格電圧 600 V DC と —40 ° C の温度範囲で、 0.25 mm 銅線の 105 本でねじられた UL 1015 認証 12 AWG 赤 （ 正 ） と黒 （ 負 ） 二重ワイヤーです。„ƒ〜 105 〜„ƒ、 30 A の連続電流と 60 A のピーク電流の運搬の高電流伝送要件を満たすことができます。

外層は耐摩耗防止のため引張強度 ≥ 20N のナイロン編組メッシュチューブを採用し、表面は「 DC ケーブル、ミドル HB PN ： 230 — 0002 」と印刷された熱収縮チューブで覆われ、トレーサビリティと識別が容易です。その優れた性能は、その後の溶接と組立の安定性の確保から、ミリメートルレベルの精度でワイヤを切断するまでの生産プロセスの究極の制御に由来します。6 つのコアプロセスは相互にリンクされており、各ステップは品質へのコミットメントです。

1.ワイヤー切断 ： ミリメートルレベルの精密長さ制御€‹

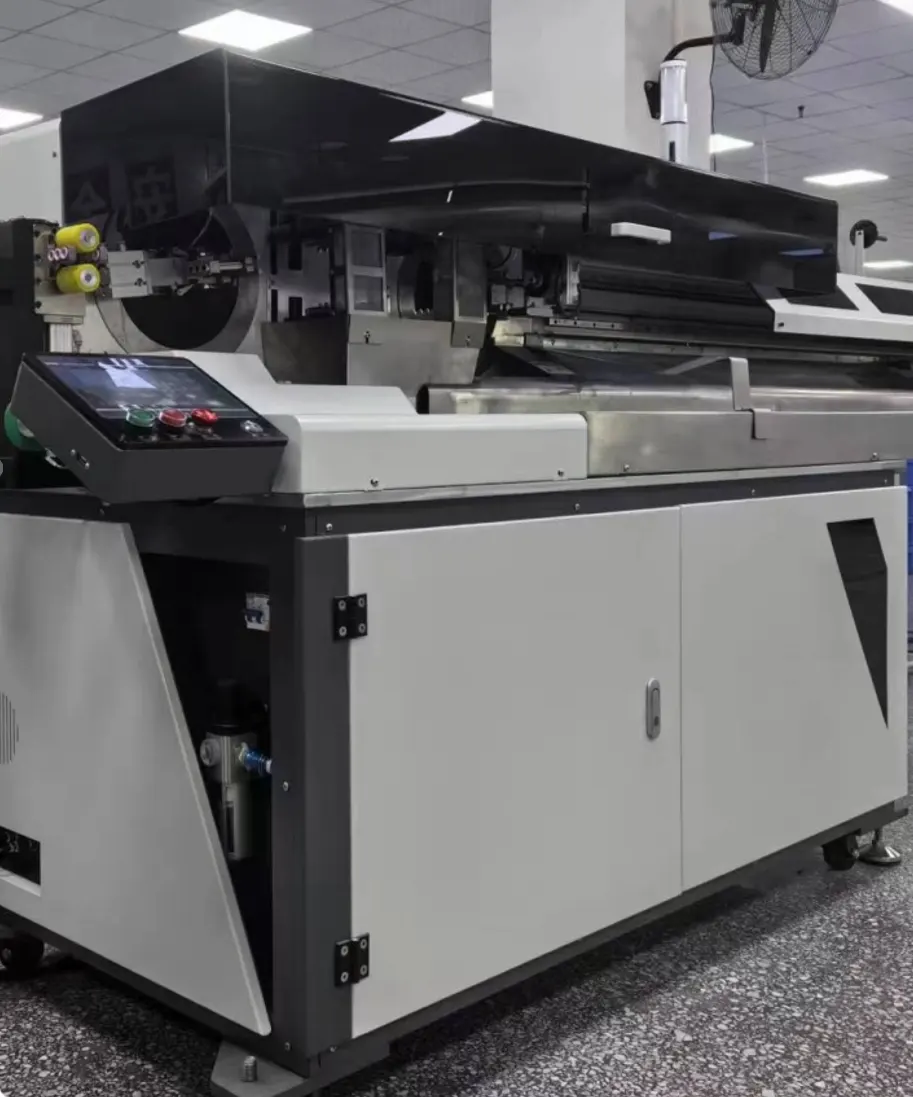

• 全自動ワイヤー切断機 （ 精度 ± 0.1 mm ） を使用して、設計された長さ （ カスタマイズ可能 ） に応じて UL1015 12AWG 赤と黒の二重ワイヤを正確に切断します。切断後、ワイヤの端は平坦でバリフリーです （ 絶縁層を穿孔し、短絡を引き起こすのを避けるため ）；
• 切断直後、ワイヤの直径と外観は目視検査システムによってチェックされ、ワイヤが損傷したり凹入したりしていないことを確認し、絶縁層の完全性に関する UL 1015 の要件を満たしています。

2.剥離： 導体と絶縁層を保護するための層状処理

• 外部絶縁体の剥離長さは 3 mm （ 誤差 ≤ 0.5 mm ） まで正確で、露出導体長さが XT—60 コネクタの溶接位置に適合することを保証します。
• ストリッピングプロセスでは、導体の傷つきを防止し （ 銅線破損率 ≤ 0.1% ） 、電流輸送容量に影響を及ぼさないようにします。
• 剥離後、銅線の完全性は二次要素によって迅速にテストされ、不適切な剥離によるワイヤ破損のリスクを排除します。

3.溶接 ： 電気的連続性を確保するための高温溶接

• 溶接前の準備 ： 剥離された銅線をバンドルにねじれ （ 緩いワイヤを防ぐため ）
• 溶接プロセス： 自動定温はんだ機を使用します （ 温度設定 380 ± 10 °„ƒ溶接温度の UL の安全限界に沿って ） 、銅線を接触点と正確に整列させ、溶接を 0.8 秒 / ポイントの速度で完了し、 ≥ 95% のはんだカバレッジ率で、固体金属溶接層を形成します。
• 溶接後の点検 ：はんだ接合部内に気泡があるかどうかを目視で確認し （ 偽のはんだ接合部を防ぐため ） 、引張試験機を使用してはんだ接合部の引張強度をテストします （ ≥ 5N 、振動下で脱落しないようにします ） 。

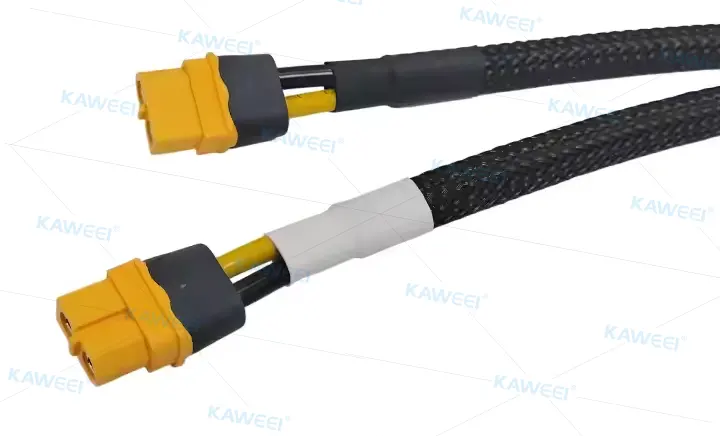

4.メッシュパイプ ： 構造安定性を強化し、緩み、摩耗を防止します

• IT ケーブルの長期使用における「緩いワイヤー」と「摩耗」の問題を解決し、メッシュチューブのねじ込みリンクは重要な保護措置です。€‹
• 耐温性 ≥ 125 °C のナイロン編組網管 （ 直径 8mm 、長さ 430mm 、 12AWG 二重ワイヤーに適 ） を使用します。„ƒ、および自動チューブスレッドマシンを使用して、その後の固定のために網管の両端に 10 mm を残して、赤と黒の二重ワイヤを全体として包みます。

5.印刷されたスリーブおよびベーキングスリーブ ： 明確なマーキングおよびアップグレードされた保護

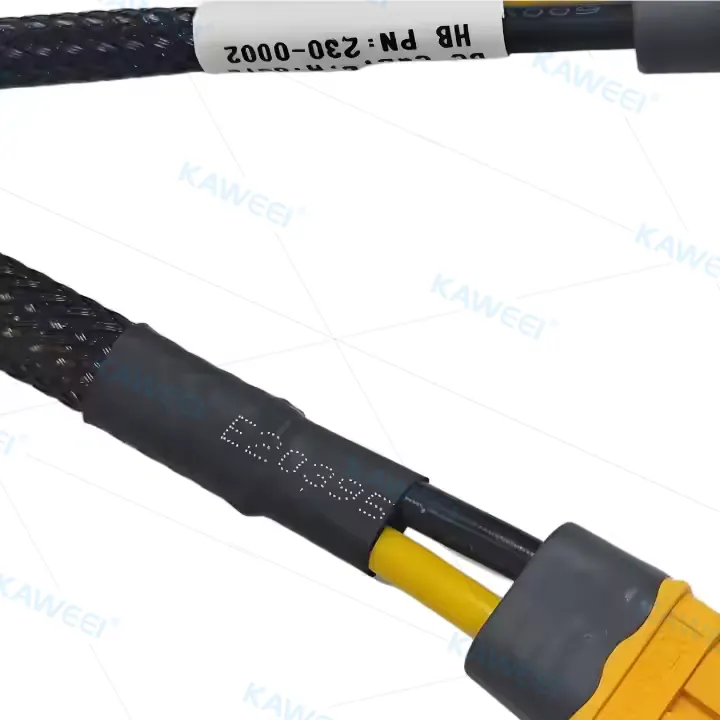

印刷されたスリーブとベーキングスリーブ： UL 認定の熱収縮スリーブ （ 耐温 105 °C ） を使用し、プリンター （ 直径 9 mm 、長さ 28 mm 、フォントサイズ 3 、ズーム 1 、明瞭さ ≥ 99% ） で「 DC ケーブル、ミドル HB PN： 230 — 0002 」をはっきりと印刷し、ケーブルの左端に置き、ベーキングオーブン （ 100 °C ） で熱し、ラベルが落ちないように収縮します。

6.連続性試験 ： 安全上の危険を排除するための 100% の完全な検査

• 各ミドル HB PN ： 230 — 0002 DC ケーブルは、工場を出る前に厳格な連続性試験に合格し、正極と負極が邪魔されていないかどうかを精密機器を使用して確認する必要があります。赤いワイヤは XT—60 の黄色い正接点に接続され、黒いワイヤは黒い負接点に接続され、導電抵抗が ≤ 50 m Ω （ UL によって指定された 100 m Ω の安全限界よりもはるかに低い ） であることを確認し、電気性能が完全に準拠しています。UL 認証の安全遺伝子と精密なクラフトマンシップを備えたこのケーブルは、幅広い用途を提供します。
• ミドル HB PN： 230 — 0002 DC ケーブルは、暖房機、産業用 DC 電源機器 （ サーバー電源、充電パイルの内部接続など ） 、エネルギー貯蔵システム （ リチウム電池パックとインバータ間の接続 ） に適しています。ワイヤ切断のミリレベルの精度から 100% 検査の導電試験まで、「 UL 認証 + 精密技術」の二重保護で DC 接続ケーブルの安全基準を再定義します。安全性はあらゆるディテールから始まります。
